供暖改造优选方案：

在供暖系统设计与改造中，混水系统因高效节能、造价经济等优势，成为小规模热电联产项目的热门选择。但它并非“万能方案”，适用场景、设计要点与运行难点都需要精准把控。今天就从定义、优劣、设计注意事项到实际案例，全方位拆解混水系统，帮你理清它的核心价值与应用逻辑。

混水系统的核心逻辑，是通过混水站将外网供热系统拆分为“高温一次网”和“低温二次网”两部分：二次网的回水一部分直接回流至一次网，另一部分经混水站加压后，与一次网的供水混合，形成符合用户需求的二次网供水。简单说，就是通过“冷热混合”精准匹配供热需求，同时简化系统结构。

相比传统间接供热系统，混水直供的优势主要集中在“节能、省钱、省空间”三大维度，尤其适配预算有限或追求高效运行的项目：

1. 热利用率更高：省去了换热器，彻底避免了换热器的散热损失，热量能直接传递到用户端，能源浪费更少。

2. 维护成本大降：没有换热器，就不用承担定期除垢清洗、密封垫更换等维护工作。要知道，单台换热器年均维护费用就约2500元，长期下来能节省一大笔开支。

3. 初期投资更省：不仅省去了换热器和变频补水系统的设备投资，还因设备占地面积小，大幅降低了热力站的土建造价，整体造价明显低于间接供热系统。

混水系统虽好，但并非适用于所有场景，其短板主要集中在运行稳定性和设计难度上，需提前规避风险：

1. 水质控制难度大：整个系统水质完全连通，锅炉水质无法单独调控。如果水处理不到位，很容易导致锅炉严重腐蚀。

2. 系统稳定性较差：由于全系统连为一体，任何一处失水或进空气（倒空），都会影响整个系统的正常供热，甚至导致全面停摆。因此，它不适合200万m²以上的大中型供热系统。

3. 运行调节门槛高：系统中同时存在一级网循环泵和多个热力站的混水泵，泵的串联/并联运行、阀门调节都会直接影响流量和压力平衡。既要保证一级网水力平衡，又要满足二级网供热需求，对运行人员的技术水平要求很高，若调控设备不足，容易出现冷热不均。

4. 设计匹配难度大：混水方式、水泵型号的选择，都需要结合现场工况和热网水压图位置确定，很难找到完全匹配理想参数的循环泵，进一步增加了运行调节难度。

要让混水系统稳定运行，设计阶段必须把控好以下5个核心要点：

1. 不超压：严格控制压力，不超过热用户的承压能力极限；

2. 不倒空：满足热用户最高点的定压要求，避免系统进空气；

3. 水能流：保证热用户系统所需的压差，确保水循环顺畅；

4. 能混水：满足回水混合进入供水的压力要求，保证混合效果；

5. 明确混水比：


   根据混水流量与温度计算，核心公式为：






   其中U为混合比，Gh为回水流量，G1g为热网供水流量，t1g为热网供水温度，t2g、t2h为混水后供回水温度




同时要注意，以下场景不建议采用混水供暖：

① 一次网站内压力偏高（超过二次网最大承压）；② 一次网压力不稳定（如间歇供暖的小型系统，压力随温度波动大）；③ 系统失水量大；④ 运维技术水平较弱的公司。

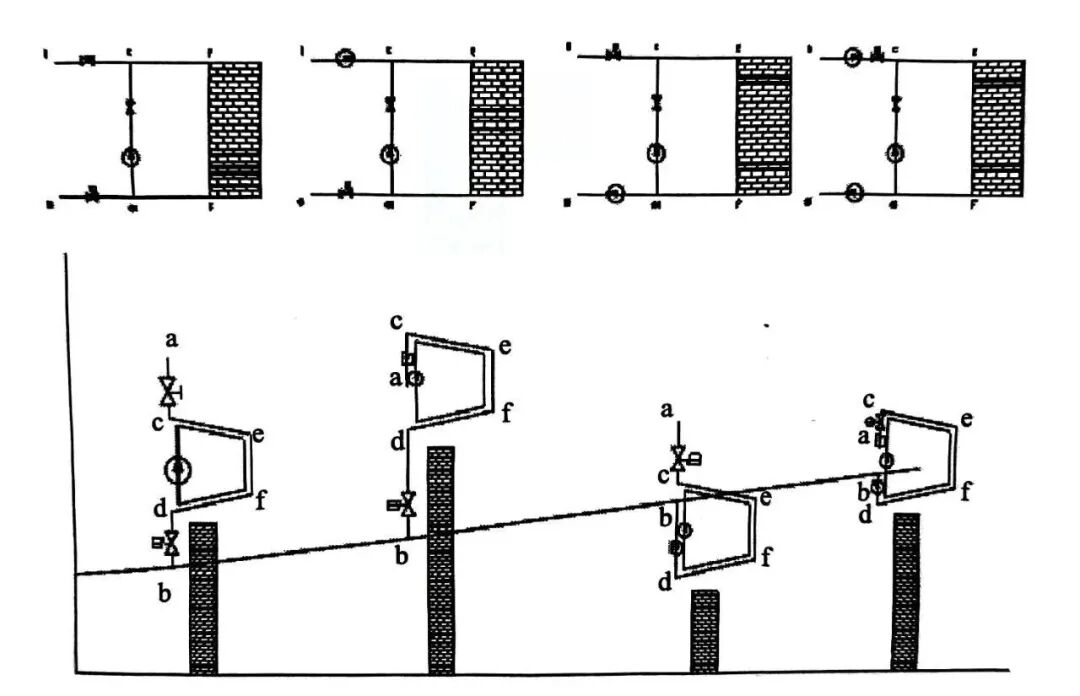

混水系统水压图如图所示。

混水系统的基本形式需根据一次网与二次网的压力关系选择，3种主流形式对应不同场景：

1. 水泵旁通加压：适用于二次网供回水压力在一次网供回水压力之间。在混水旁通管路装变频混水泵，一次网供水管装流量控制阀、回水管装手动调节阀，通过水泵将部分二次网回水加压打入一次网供水，混合后形成二次网供水。

2. 水泵供水加压：适用于二次网所需供水压力高于一次网供水压力。变频混水泵装在二次网供水管上，一次网回水管装流量控制阀，供水管和旁通管装手动调节阀。通过调节阀门设定一次网流量，平衡静压，再由水泵吸入部分回水与一次网供水混合。

3. 水泵回水加压：适用于二次网所需回水压力低于一次网回水压力。变频混水泵装在二次网回水管上，一次网供水管装流量控制阀、回水管装手动调节阀。通过调节阀门满足二次网供水压力要求，由水泵提压后将部分回水与一次网供水混合。

理论之外，实际改造效果更有说服力。下面分享某供热公司的混水改造案例，看看它如何解决原有系统的痛点：

1. 改造前的困境

该公司供暖系统为热电联产形式，单热源枝状管网，2010年建成，设计温度75℃/55℃，设计压力1.3MPa，采用低温循环水直供模式。初期规划供暖面积240万m²，2010-2011采暖季实际供暖140万m²，但问题频发：

• 末端用户不热现象明显，人为放水严重，系统失水量过大；

• 直供系统水力失调，为满足末端需求需增大循环流量，但管网管径固定，增大流量后水泵出口压力达5.4MPa，严重超压；

• 若改为换热站改造，因一次网供水温度偏低，换热效率差、热损大，且初期投资极高。

2. 混水改造方案

综合考量后，项目选择混水系统改造，核心设计思路：

• 一次网循环流量按1.5kg/（h·m²）计算，系统定压不超过0.25MPa，首站内部阻力控制在0.15MPa；

• 利用原有水泵，保证热源出口压力不超过0.8MPa，确保系统设备在承压范围内；

• 采用交叉水压图设计，根据不同位置的压力及压差情况，划分4类混水站：旁通加压混水站、供水加压混水站、回水加压混水站及分布式混水站。

  混水改造后设计水压图如图所示。






3. 改造效果显著

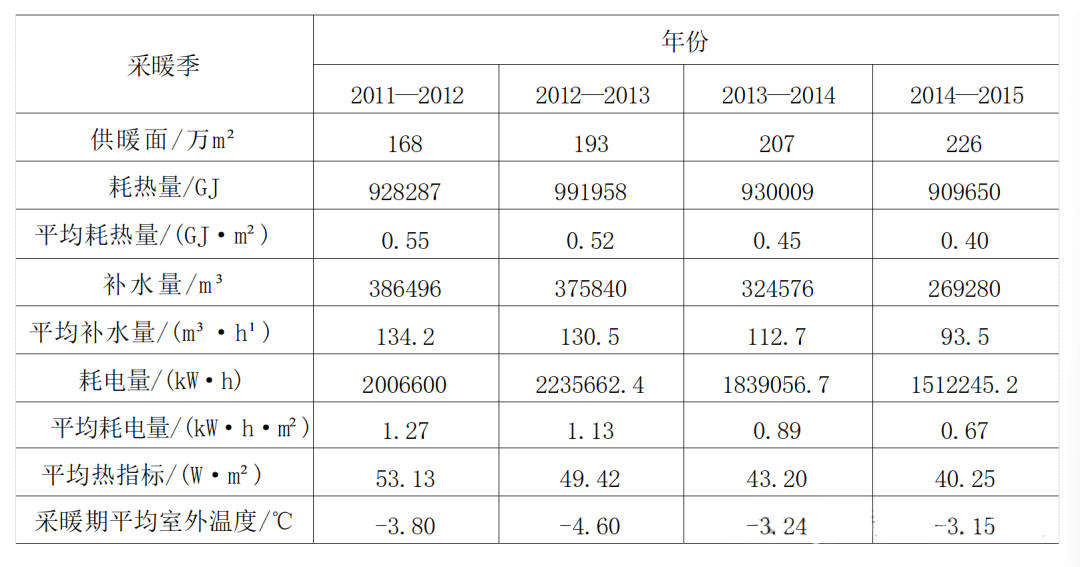

采暖季供暖数据表

通过持续跟踪多个采暖季的运行数据，改造效果十分明显：

• 平均耗热量、平均耗电量、平均补水量逐年下降，运行成本大幅降低；

• 用户满意度显著提升，热力公司收费率同步提高；

• 截至2021年，实际供暖面积已达370万m²，建成110座混水站，整体运行稳定良好。

结语：混水系统的核心价值在于“精准匹配”

从案例可以看出，混水系统并非简单的“简化改造”，而是通过精准匹配热网压力、流量需求，实现节能降耗与稳定运行的平衡。它是小规模热电联产设计和改造的优选方向，但成功的关键在于吃透其适用边界、做好设计细节、提升运维水平。
