供热系统水浊度控制在5以下的经济效益分析报告 韩健民 热电与新能源产业

供热系统作为北方地区冬季不可或缺的基础设施，其运行效率和经济性直接关系到能源消耗和用户满- 意度。水作为供热系统的热载体，其质量对系统运行至关重要。其中，水浊度是衡量水体中悬浮颗粒- 物含量的关键指标，直接影响供热系统的热传递效率、能耗和设备寿命。

当前，我国许多供热系统的实际运行水浊度远高于国家标准要求。据监测数据显示，供热系统启动初-  期的水浊度经常达到50-100NTU，远超《城镇供热管网设计标准》(CJJ/T34-2022)规定的10NTU限值- ,而这种超标状态可能持续数周之久。这种状况导致供热系统效率低下、能耗增加和设备寿命缩短，  -  造成了巨大的能源浪费和经济损失。

本报告旨在全面分析将供热系统水浊度控制在5NTU以下所能带来的经济效益，包括能源消耗降低、维- 护成本减少、设备寿命延长等多方面效益，并针对大型城市集中供热、区域锅炉房和分户供暖等不同-  类型供热系统进行对比分析，同时结合供热面积、管网长度、换热站数量等系统规模因素，为供热企-  业提供决策参考。

2.1 水浊度的定义与标准要求

水浊度是衡量水体清澈程度或液体中悬浮颗粒物对光线散射和吸收能力的物理指标，单位为NTU(散射- 浊度单位)或FTU(福尔马肼浊度单位)，两者在数值上基本等同。简单来说，它描述的是水中因存在悬-  浮的微小颗粒(如泥沙、粘土、有机物、浮游生物、微生物、无机物等)而导致光线无法直线穿透，从-   而使水看起来浑浊不清的程度。

根据《城镇供热管网设计标准》(CJJ/T34-2022)和《采暖空调系统水质》(GB/T29044)的规定，供热- 系统水质应符合以下标准：

然而，实际运行中，供热系统内循环水浊度(FTU)一般都在20-50度，水质较差的站点甚至大于100度- ,远高于国家标准要求。

2.2 高浊度水对供热系统的危害

高浊度水对供热系统的负面影响主要表现在以下几个方面：

1. 降低热传递效率

水中的悬浮颗粒(如泥沙、铁锈、微生物粘泥等)会在换热器和管道内壁形成沉积物，这些沉积物具有-  较低的导热系数，阻碍热量传递。实验数据表明，当二次网循环水浊度达到10以内，板换结垢现象大- 大缓解，板片仅会附着少量初期软质水垢，基本不影响供热运行；而当浊度超过10NTU时，结垢速度- 明显加快。

研究表明， 当浊度从20NTU降至5NTU时，板式换热器的热传递系数可提高25-35%； 当浊度从50NTU- 降至5NTU时，热传递系数可提高40-50%；当浊度从100NTU降至5NTU时，热传递系数可提高55-70-  %。

2. 增加系统阻力与能耗

悬浮物沉积会缩小管道和换热器流道截面积，增加系统阻力，导致循环水泵能耗增加。当浊度从10- NTU增加到50NTU时，系统阻力可能增加15-30%，相应的循环水泵电耗也会增加相同比例。

3. 加速设备腐蚀与结垢

高浊度水中的悬浮颗粒会破坏金属表面的保护膜，加速腐蚀过程。同时，这些颗粒作为晶核，促进水- 中溶解盐类的结晶析出，形成水垢。实验表明，当浊度超过10NTU时，管道和设备的腐蚀速率和结垢- 速率均显著提高。

4. 缩短设备使用寿命

沉积物覆盖会导致局部过热，加速设备老化；悬浮颗粒的冲刷会加剧水泵叶轮和阀门密封件的磨损；- 微生物粘泥则会引发微生物腐蚀。这些因素综合作用，使设备使用寿命缩短30-50%。

3.1 能源消耗降低效益

1. 热传递效率提升

当水浊度从初始水平降低至5NTU以下时，热传递效率将显著提升。根据实验数据：

◦ 当浊度从20NTU降至5NTU时，板式换热器的热传递系数可提高25-35%

◦ 当浊度从50NTU降至5NTU时，热传递系数可提高40-50%

◦ 当浊度从100NTU降至5NTU时，热传递系数可提高55-70%

这种热传递效率的提升直接转化为能源节约。以一个10万平方米的供热系统为例，将浊度从20NTU降- 至5NTU，每个供暖季可节省天然气或电力约8-12%。

2. 循环水泵电耗降低

降低水浊度可减少系统阻力，从而降低循环水泵的能耗：

◦ 浊度从20NTU降至5NTU，系统阻力可降低20-25%，相应的循环水泵电耗降低15-20%

◦ 浊度从50NTU降至5NTU，系统阻力可降低35-45%，循环水泵电耗降低30-35%

3. 能源节约的量化分析

下表展示了不同初始浊度降低至5NTU时的能源节约潜力：

短期(1-2年)能源节约效益示例：

一个供热面积为100万平方米的区域锅炉房供热系统，初始浊度为20NTU，将浊度降至5NTU以下：

◦ 每个供暖季可节约天然气约12-15万立方米(按热效率提升25%计算)

◦ 循环水泵电耗减少约15-20万度

◦ 年度能源节约价值约为35-45万元(按天然气3元/立方米，电价0.6元/度计算)

3.2 维护成本降低效益

1. 设备清洗频率降低

高浊度水会导致换热器、除污器和管道频繁堵塞，需要定期清洗。降低水浊度可显著减少清洗频率：

◦ 浊度从20NTU降至5NTU，换热器清洗频率可从每年2-3次减少到每2-3年1次

◦ 浊度从50NTU降至5NTU，换热器清洗频率可从每年4-5次减少到每3-4年1次

2. 清洗成本节约

以一个中型供热系统(供热面积50万平方米)为例：

◦ 单次板式换热器清洗成本约为1.5-2.5万元

◦ 年度除污器清洗成本约为0.8-1.2万元

◦ 浊度降至5NTU以下后，年度清洗成本可减少70-80%，约为1.5-2.0万元

3. 阀门和泵维护成本降低

高浊度水会加速阀门和泵的磨损，降低浊度可减少维护频率和更换成本：

◦ 阀门维护成本可降低40-50%

◦ 循环水泵维护成本可降低30-40%

◦ 长期运行可减少阀门和泵的更换频率约30%

3.3 设备寿命延长效益

1. 设备寿命延长幅度

降低水浊度可显著延长供热系统关键设备的使用寿命：

◦ 板式换热器：寿命可从8-10年延长至15-20年(浊度从20NTU降至5NTU)

◦ 循环水泵：寿命可从10-12年延长至18-20年

◦ 阀门：寿命可从5-8年延长至12-15年

◦ 管道系统：寿命可从20-25年延长至30-40年

2. 设备更换成本节约

以一个大型集中供热系统(供热面积500万平方米)为例：

◦ 板式换热器更换成本约为80-120万元/台

◦ 循环水泵更换成本约为20-30万元/台

◦ 关键阀门更换成本约为10-15万元/个

将浊度控制在5NTU以下，在20年运营期内可节约设备更换成本：

◦ 板式换热器：约160-240万元(按减少1次更换计算)

◦ 循环水泵：约60-90万元

◦ 阀门：约40-60万元

3. 长期(5-10年)综合效益示例

以一个供热面积为200万平方米的集中供热系统为例，初始浊度为30NTU，将浊度降至5NTU以下：

5年周期内的效益：

◦ 能源节约：约350-450万元

◦ 维护成本减少：约80-100万元

◦ 设备更换成本节约：约120-150万元

◦ 总效益：约550-700万元

10年周期内的效益：

◦ 能源节约：约750-950万元

◦ 维护成本减少：约180-220万元

◦ 设备更换成本节约：约300-400万元

◦ 总效益：约1230-1570万元

3.4 减少系统故障的效益

1. 故障频率降低

高浊度水会导致系统频繁故障，降低浊度可显著减少故障次数：

◦ 浊度从20NTU降至5NTU，系统故障频率可降低60-70%

◦ 浊度从50NTU降至5NTU，系统故障频率可降低80-90%

2. 故障损失减少

供热系统故障不仅带来维修成本，还会造成供热中断，影响用户体验，甚至面临罚款。降低浊度可减- 少这些损失：

◦ 单次换热器堵塞故障可能导致8-12小时供热中断，造成经济损失约1.5-3万元

◦ 大型系统管道堵塞故障可能导致24-48小时供热中断，损失达5-10万元

◦ 浊度控制在5NTU以下，可基本消除因水质问题导致的系统故障

4.1 大型城市集中供热系统

1. 系统特点与挑战

大型城市集中供热系统具有以下特点：

◦ 供热面积大，通常在数百万平方米以上

◦ 管网长度长，可达数十甚至上百千米

◦ 换热站数量多，可能有几十个甚至上百个

◦ 运行压力和温度高，系统复杂

这些特点使得大型集中供热系统对水质要求更高，同时也更容易受到高浊度水的负面影响：

2. 浊度降低的效益优势

大型集中供热系统将浊度降至5NTU以下的效益尤为显著：

◦ 规模效应：由于系统规模大，能源节约的绝对值更高。以一个1000万平方米的集中供热系统为例，浊- 度从20NTU降至5NTU，年度能源节约可达350-450万元

◦ 管网效益：长距离管网中，浊度降低可减少沿程阻力，降低输送能耗。管网长度每增加10公里，浊度- 从20NTU降至5NTU可额外节约输送能耗3-5%

◦ 换热站效益：每个换热站的板换结垢减少，整体系统的热力工况更加稳定，可减少热力失调带来的能- 源浪费

3. 大型集中供热系统的效益量化

4.2 区域锅炉房供热系统

1. 系统特点与挑战

区域锅炉房供热系统的特点：

◦ 供热面积适中，通常在10-100万平方米

◦ 管网长度较短，一般在几公里到十几公里

◦ 系统相对简单，控制较为容易

◦ 多采用间接连接方式

区域锅炉房供热系统的浊度问题主要来源于：

◦ 软化水设备运行不当

◦ 系统补水管理不善

◦ 非采暖期干保养导致管道腐蚀

2. 浊度降低的效益分析

区域锅炉房供热系统将浊度降至5NTU以下的效益：

◦ 初始投资较低：与大型集中供热系统相比，水处理设备投资相对较小

◦ 见效快：系统相对简单，水质改善后效果显现更快

◦ 维护成本降低显著：区域锅炉房的换热器和循环泵是主要耗能设备，浊度降低后这些设备的维护成本- 降低最为明显

3. 区域锅炉房系统的效益量化

4.3 分户供暖系统

1. 系统特点与挑战

分户供暖系统(如户式燃气壁挂炉、电采暖等)的特点：

◦ 单户独立运行，自成系统

◦ 系统规模小，通常供热面积在100-300平方米

◦ 对水质要求高，但往往缺乏专业维护

◦ 用户对水质管理意识不足

分户供暖系统的浊度问题主要表现为：

◦ 地暖盘管容易堵塞

◦ 换热器结垢导致效率下降

◦ 系统寿命缩短

2. 浊度降低的效益分析

分户供暖系统将浊度降至5NTU以下的效益：

◦ 用户体验改善：室温更加稳定，减少冷热不均现象

◦ 设备寿命延长：壁挂炉等设备的使用寿命可延长30-50%

◦ 运行成本降低：能源消耗减少15-25%，维修频率降低50-70% 3. 分户供暖系统的效益量化

4.4 不同类型供热系统的效益对比

下表对比了不同类型供热系统将浊度降至5NTU以下的效益差异：

5.1 供热面积对效益的影响

供热面积是影响浊度降低效益的关键因素，主要表现在以下方面：

1. 线性增长关系

在其他条件相同的情况下，效益与供热面积基本呈线性关系。例如：

◦ 浊度从20NTU降至5NTU，每万平方米供热面积可实现年度能源节约3500-4500元

◦ 每万平方米供热面积可减少年度维护成本800-1200元

2. 规模效应

随着供热面积增加，单位面积的效益略有提高，这主要是由于：

◦ 大型系统的水处理设备单位处理成本更低

◦ 大型系统的自动化程度更高，管理效率更高

◦ 大型系统的热力工况更稳定，调节余地更大 下表展示了不同供热面积下的效益差异：

5.2 管网长度对效益的影响

管网长度对浊度降低效益的影响主要体现在输送能耗的降低上：

1. 管网长度与输送能耗的关系

实验数据表明，在其他条件相同的情况下：

◦ 管网长度每增加10公里，浊度从20NTU降至5NTU可额外节约输送能耗3-5%

◦ 对于长距离供热系统，浊度降低带来的输送能耗节约可能占总能源节约的20-30%

2. 管网长度的效益量化

以一个供热面积100万平方米的区域锅炉房系统为例：

5.3 换热站数量对效益的影响

换热站是集中供热系统中的关键节点，换热站数量对浊度降低效益的影响表现在：

1. 换热站数量与维护成本的关系

每个换热站都需要定期维护，浊度降低可减少每个换热站的维护工作量：

◦ 每个换热站每年可减少维护成本约5000-8000元(浊度从20NTU降至5NTU)

◦ 每个换热站的板换清洗周期可从每年2次延长至每2-3年1次

2. 换热站数量的效益量化

以一个供热面积500万平方米的集中供热系统为例：

6.1 短期(1-2年)效益分析

1. 能源节约为主

短期内，降低水浊度的主要效益体现在能源节约上：

◦ 热效率提升带来的热源能耗降低

◦ 系统阻力减小带来的循环水泵电耗降低

◦ 热力工况改善带来的热力失调减少

2. 维护成本初步降低

短期内维护成本开始降低，但尚未达到最佳效果：

◦ 设备清洗频率开始减少，但尚未完全稳定

◦ 设备磨损减少的效果逐渐显现，但尚未显著延长设备寿命

◦ 系统故障频率开始降低，但尚未完全消除

3. 短期效益的量化示例

以一个供热面积200万平方米的区域锅炉房系统为例，浊度从20NTU降至5NTU：

第1年效益：

◦ 能源节约：160-200万元(约占总效益的75-80%)

◦ 维护成本减少：30-40万元(约占总效益的15-20%)

◦ 系统故障减少：10-15万元(约占总效益的5-10%)

◦ 总效益：200-255万元 第2年效益：

◦ 能源节约：170-210万元(约占总效益的70-75%)

◦ 维护成本减少：45-60万元(约占总效益的20-25%)

◦ 系统故障减少：15-20万元(约占总效益的5-10%)

◦ 总效益：230-290万元

6.2 长期(5-10年)效益分析

1. 设备寿命延长成为主要效益

长期来看，设备寿命延长带来的效益逐渐超过能源节约：

◦ 设备更换周期延长，减少大额资本支出

◦ 设备性能保持稳定，长期维持高效运行

◦ 系统可靠性提高，减少突发故障带来的损失

2. 维护成本持续降低

长期运行中，维护成本持续降低：

◦ 设备磨损减少，日常维护工作量降低

◦ 清洗频率进一步减少，维护成本持续降低

◦ 系统更加稳定，调节和平衡工作量减少

3. 长期效益的量化示例

以一个供热面积200万平方米的区域锅炉房系统为例，浊度从20NTU降至5NTU：

第5年效益：

◦ 能源节约：180-220万元(约占总效益的50-55%)

◦ 维护成本减少：70-90万元(约占总效益的20-25%)

◦ 设备更换成本节约：80-100万元(约占总效益的20-25%)

◦ 总效益：330-410万元 第10年效益：

◦ 能源节约：190-230万元(约占总效益的40-45%)

◦ 维护成本减少：80-100万元(约占总效益的15-20%)

◦ 设备更换成本节约：200-250万元(约占总效益的45-50%)

◦ 总效益：470-580万元

6.3 短期与长期效益对比

下表对比了将浊度降至5NTU以下的短期和长期效益差异：

7.1 不同类型供热系统的实施策略

1. 大型集中供热系统的实施策略

对于大型集中供热系统，建议采取以下措施确保浊度降至5NTU以下：

◦ 分阶段实施：先选择部分区域进行试点，评估效果后再全面推广

◦ 重点治理：优先处理高浊度区域和关键节点(如长距离管网、高负荷换热站)

◦ 智能监控：安装在线浊度监测设备，实现实时监控和预警

◦ 优化运行：结合水质改善，优化系统运行参数，进一步提高效率

2. 区域锅炉房系统的实施策略

对于区域锅炉房系统，建议采取以下措施：

◦ 源头控制：确保软化水设备正常运行，严格控制补水浊度

◦ 系统清洗：彻底清洗系统，清除原有沉积物

◦ 在线监测：安装浊度在线监测装置，及时发现水质变化

◦ 湿保养：采用湿保养方式，减少非采暖期管道腐蚀

3. 分户供暖系统的实施策略

对于分户供暖系统，建议采取以下措施：

◦ 专业维护：定期请专业人员维护系统，检测水质

◦ 水质处理：安装家用软化水设备或过滤器，控制进水浊度

◦ 用户教育：提高用户对水质重要性的认识，避免随意放水

◦ 定期清洗：每2-3年对地暖系统进行一次专业清洗

7.2 基于系统规模的实施建议

1. 小型供热系统(供热面积<50万平方米)

对于小型供热系统，建议：

◦ 采用性价比高的水处理设备

◦ 重点关注补水管理和系统清洗

◦ 每年进行1-2次水质检测，确保浊度达标

2. 中型供热系统(供热面积50-200万平方米)

对于中型供热系统，建议：

◦ 安装浊度在线监测装置

◦ 建立完善的水质管理制度

◦ 每季度进行一次水质分析，及时调整水处理策略

3. 大型供热系统(供热面积>200万平方米)

对于大型供热系统，建议：

◦ 建立专业的水质管理团队

◦ 实施全面的水质监测和控制系统

◦ 采用先进的水处理技术，确保浊度稳定在5NTU以下

◦ 结合智能供热技术，实现水质与运行优化的协同管理

7.3 效益最大化的关键因素

要实现浊度降至5NTU以下的最大效益，需关注以下关键因素：

1. 初始水质评估

在实施水质改善前，应对系统水质进行全面评估：

。检测当前浊度水平和其他相关指标

。分析高浊度的成因，制定针对性解决方案

。评估现有水处理设备的性能和不足

2. 技术方案选择

根据系统特点和水质状况，选择合适的技术方案：

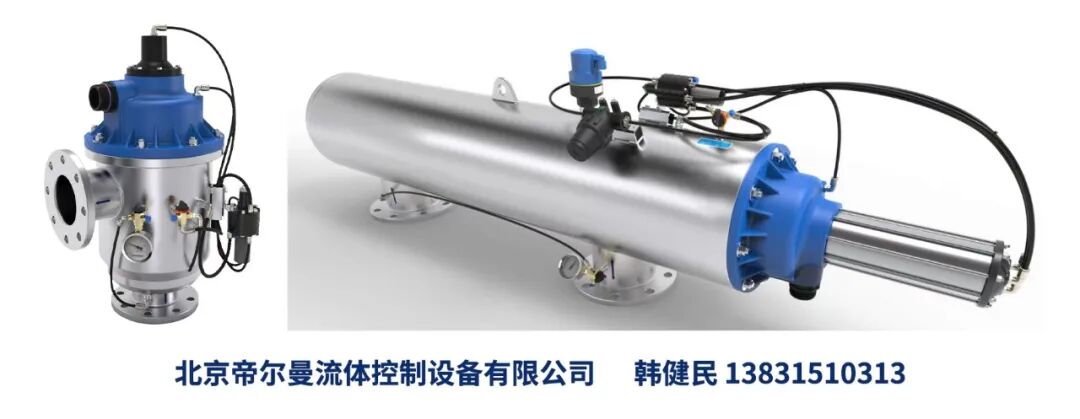

。集中供热系统可采用旁滤系统或螺旋除渣器

。 区域锅炉房可采用高效除污器和在线过滤设备

。分户供暖系统可采用小型过滤器或软化水设备

3. 运行管理优化

优化运行管理是实现长期效益的关键：

。建立完善的水质管理制度

。培训专业的运行维护人员

。定期进行水质检测和设备维护

。结合系统运行状况，不断优化水处理策略

4. 综合效益评估

定期评估水质改善带来的综合效益：

。建立效益跟踪机制，量化能源节约和成本减少

。根据效益评估结果，调整水处理策略和投入

。将水质管理纳入企业绩效考核体系

8.1 主要结论

本研究分析了供热系统水浊度降至5NTU以下的经济效益，得出以下主要结论：

1. 显著的能源节约效益

将水浊度降至5NTU以下可实现显著的能源节约：

◦ 热效率提升15-70%，具体取决于初始浊度水平

◦ 循环水泵电耗降低10-50%，减少系统输送能耗

◦ 综合能源节约可达12-55%，具体取决于初始浊度和系统类型

2. 维护成本大幅降低

浊度降低可显著减少维护成本：

◦ 设备清洗频率降低50-80%

◦ 阀门和泵的维护工作量减少30-40%

◦ 系统故障频率降低60-90%

3. 设备寿命明显延长

浊度控制在5NTU以下可延长设备使用寿命：

◦ 板式换热器寿命从8-10年延长至15-20年

◦ 循环水泵寿命从10-12年延长至18-20年

◦ 阀门寿命从5-8年延长至12-15年

4. 不同类型系统的效益差异

不同类型供热系统的效益存在显著差异：

◦ 大型集中供热系统具有规模效应，单位面积效益较高

◦ 区域锅炉房系统的投资回收期最短，一般为1.2-2.0年

◦ 分户供暖系统的单位面积效益较低，但户均效益相对稳定

5. 短期与长期效益变化

效益构成随时间变化明显：

◦ 短期(1-2年)以能源节约为主(占比70-80%)

◦ 中期(3-5年)能源节约与维护成本减少并重

◦ 长期(6-10年)设备更换成本节约成为主要效益来源(占比40-50%)

8.2 政策建议

基于本研究的分析结果，提出以下政策建议：

1. 完善水质标准体系

。修订完善供热系统水质标准，提高浊度要求

。制定不同类型供热系统的差异化水质标准

。将水质管理纳入供热企业考核体系

2. 加强监管执法力度

。明确水质监管责任主体，消除监管空白

。建立水质监测和评估机制，定期公布结果

。对水质不达标的供热企业实施必要的处罚措施

3. 推广先进技术与管理经验

。推广高效水处理技术和设备

。组织供热企业交流水质管理经验

。开展水质管理技术培训和宣传活动

4. 提供经济激励措施

。对水质管理优秀的供热企业给予补贴或奖励

。支持供热企业实施水质改善项目

。研究将水质改善纳入供热价格调整因素的可行性

8.3 未来展望

随着供热行业的发展和技术进步，水浊度管理将面临新的机遇和挑战：

1. 智能化水质管理

未来的水质管理将更加智能化：

。广泛应用在线监测技术，实现实时监控

。利用大数据和人工智能技术，预测水质变化

。实现水质管理与系统运行的协同优化

2. 新技术应用前景

新型水处理技术将不断涌现：

◦ 高效过滤技术，实现更低的浊度控制

◦ 纳米材料应用，提高水质处理效率

◦ 生物处理技术，实现绿色环保的水质管理

3. 综合效益提升

水质管理将与供热系统的其他优化措施结合，实现综合效益最大化：

◦ 与分布式能源系统结合，提高能源利用效率

◦ 与智能热网技术结合，实现精细化控制

◦ 与可再生能源利用结合，促进绿色低碳发展

总之，将供热系统水浊度控制在5NTU以下是一项具有显著经济效益和社会效益的举措。不同类型、不- 同规模的供热系统应根据自身特点，采取针对性的水质管理措施，实现效益最大化。随着技术进步和-  管理水平提高，水质管理将为供热行业的高质量发展提供有力支撑。
