暖通—水泵选型

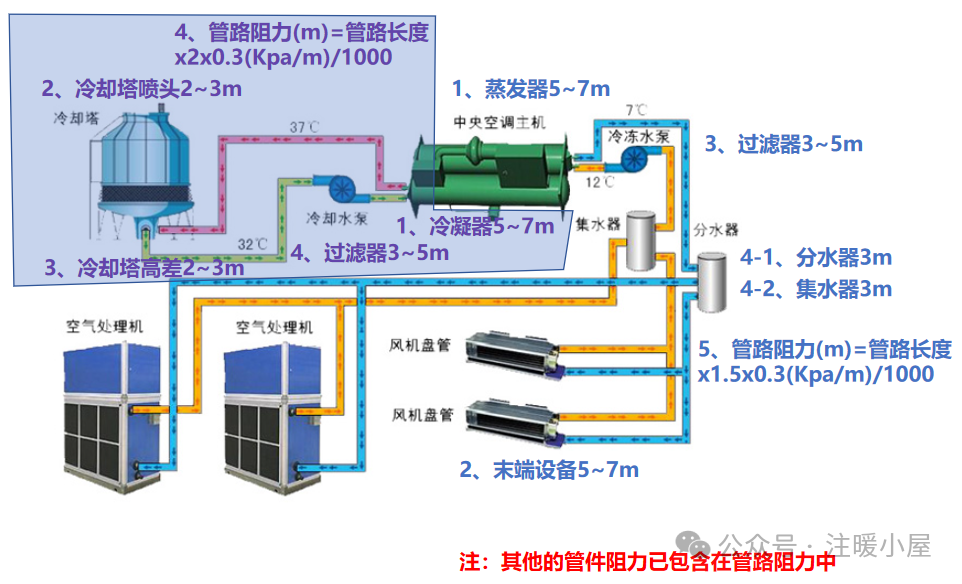

（1）冷冻水泵扬程的组成

1.制冷机组蒸发器水阻力：一般为5~7mH2O；(具体值可参看产品样本)

2.末端设备(空气处理机组、风机盘管等)表冷器或蒸发器水阻力：一般为5~7mH2O； （据体值可参看产品样本）

3.回水过滤器阻力，一般为3~5mH2O；

4.分水器、集水器水阻力：一般一个为3mH2O；

5.制冷系统水管路沿程阻力和局部阻力损失：

按照此公式计算：管路阻力（m）=管路长度（m）x1.5x0.3（Kpa/m）/1000

一般为7~10mH2O；

综上所述，冷冻水泵扬程为26~35mH2O，一般为32~36mH2O。

（2）冷却水泵扬程的组成

1.制冷机组冷凝器水阻力：一般为5~7mH2O；（具体值可参看产品样本）

2.冷却塔喷头喷水压力：一般为2~3mH2O

3.冷却塔（开式冷却塔）接水盘到喷嘴的高差：一般为2~3mH2O

4.回水过滤器阻力，一般为3~5mH2O；

5.制冷系统水管路沿程阻力和局部阻力损失：一般为5~8mH2O；

 综上所述，冷冻水泵扬程为17~26mH2O，一般为21~25mH2O。

注意：扬程的计算要根据制冷系统的具体情况而定，不可照 搬经验值！

2、水泵流量

1、水泵的流量应为冷水机组额定流量的1.1～1.2倍

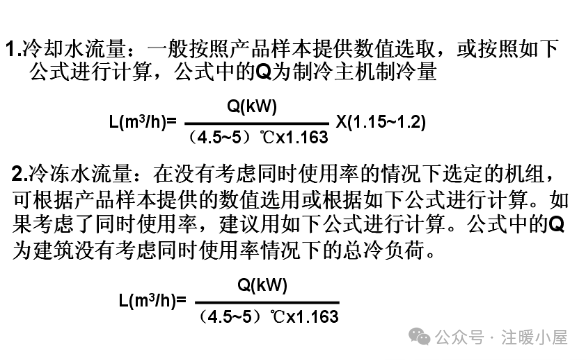

2、计算流量
