换热站建设标准

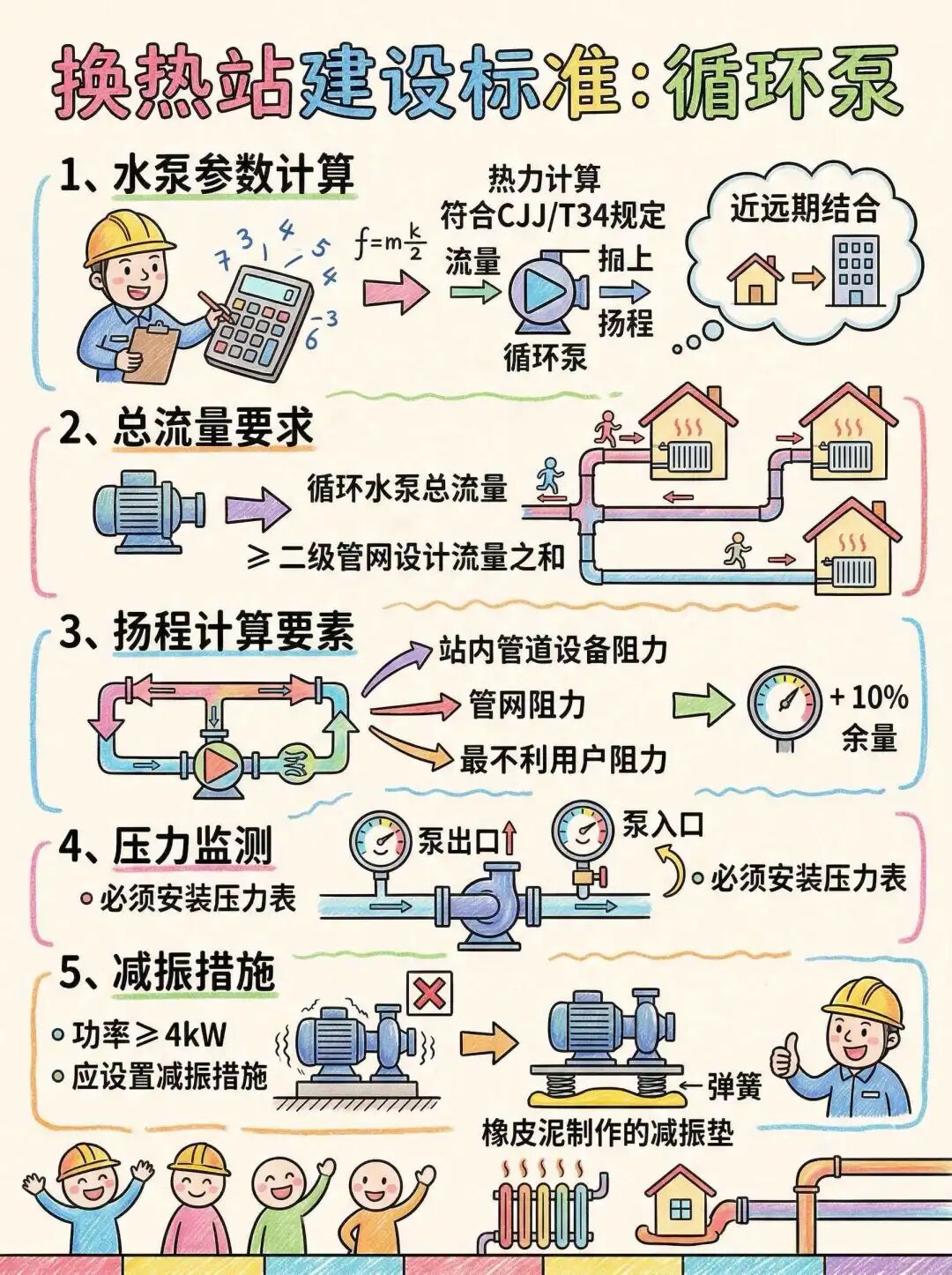

6.3.2二次侧循环水泵应符合下列规定:

1水泵扬程和流量应经过热力计算，水泵参数和数量应近远期相结合，并应符合现行行业标准《城镇供热管网设计标准》CJJ/T34的有关规定;

2循环水泵总流量不应小于二级管网的设计流量之和;

3 循环泵扬程不应小于站内管道设备阻力、管网阻力和最不利用户内部系统阻力之和，并考虑10%的余量;

4 循环水泵出入口应安装压力表;

5 功率大于或等于4.0kW的循环水泵应设置减振措施。

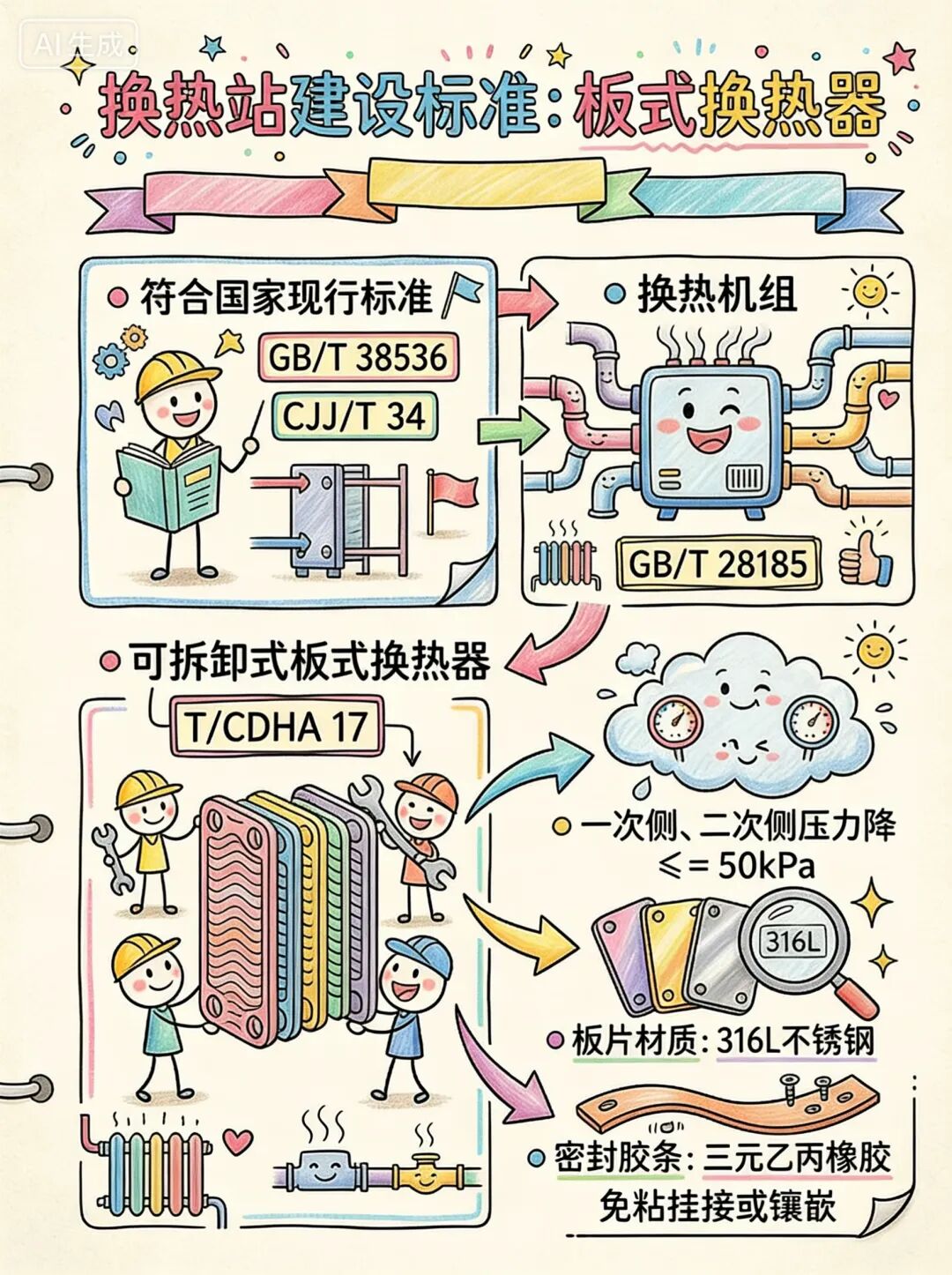

6.6.1 热力站的设备和材料应符合国家现行标准《热水热力网热力站设备技术条件》GB/T38536和《城镇供热管网设计标准》CJJ/T34的有关规定。

6.6.2 换热机组应符合现行国家标准《城镇供热用换热机组》GB/T28185的有关规定。

6.6.3 可拆卸式板式换热器应符合现行团体标准《供热用可拆卸板式热交换器》T/CDHA17的有关规定，并应符合下列规定:

1板式换热器一次侧、二次侧压力降均不宜超过50kPa;

2板片材质宜选316L不锈钢;

3密封胶条应选用三元乙丙橡胶材质，并应采用免粘挂接或镶嵌工艺。

6.4.1补水定压系统由补水箱和补水定压装置组成。

6.4.2系统定压值应保证管网中任何一点不倒空、不超压。

6.4.3系统定压点宜设在循环水泵吸人口侧水流稳定段。

6.4.4系统补水应设置泄压装置，泄压排水应接人补水箱。

6.4.5补水泵不宜少于2台，可不设备用泵，水泵宜采用变频调速方式。

6.4.6 补水泵扬程和流量应符合现行行业标准《城镇供热管网设计标准》CJJ/T34的有关规定。

6.4.7 补水泵吸入口高度应低于补水箱的最低水位。

6.4.8 具备条件时，可通过一级管网向二级管网补水。

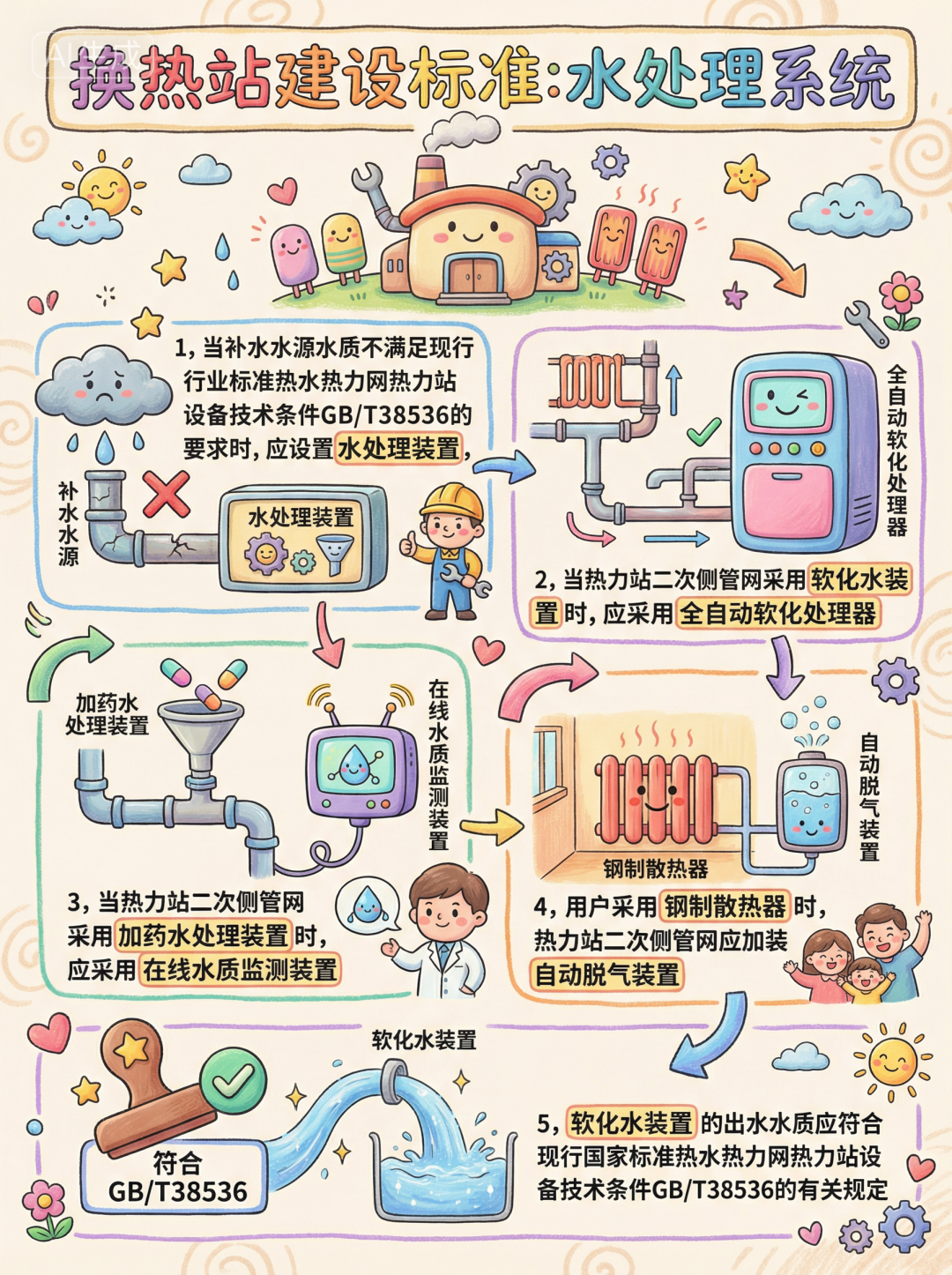

6.5.1 当补水水源水质不满足现行行业标准《热水热力网热力站设备技术条件》GB/T38536的要求时，应设置水处理装置。

6.5.2当热力站二次侧管网采用软化水装置时，应采用全自动软化处理器。

6.5.3 当热力站二次侧管网采用加药水处理装置时，应采用在线水质监测装置。

6.5.4 用户采用钢制散热器时，热力站二次侧管网应加装自动脱气装置。

6.5.5 软化水装置的出水水质应符合现行国家标准《热水热力网热力站设备技术条件》GB/T38536的有关规定。

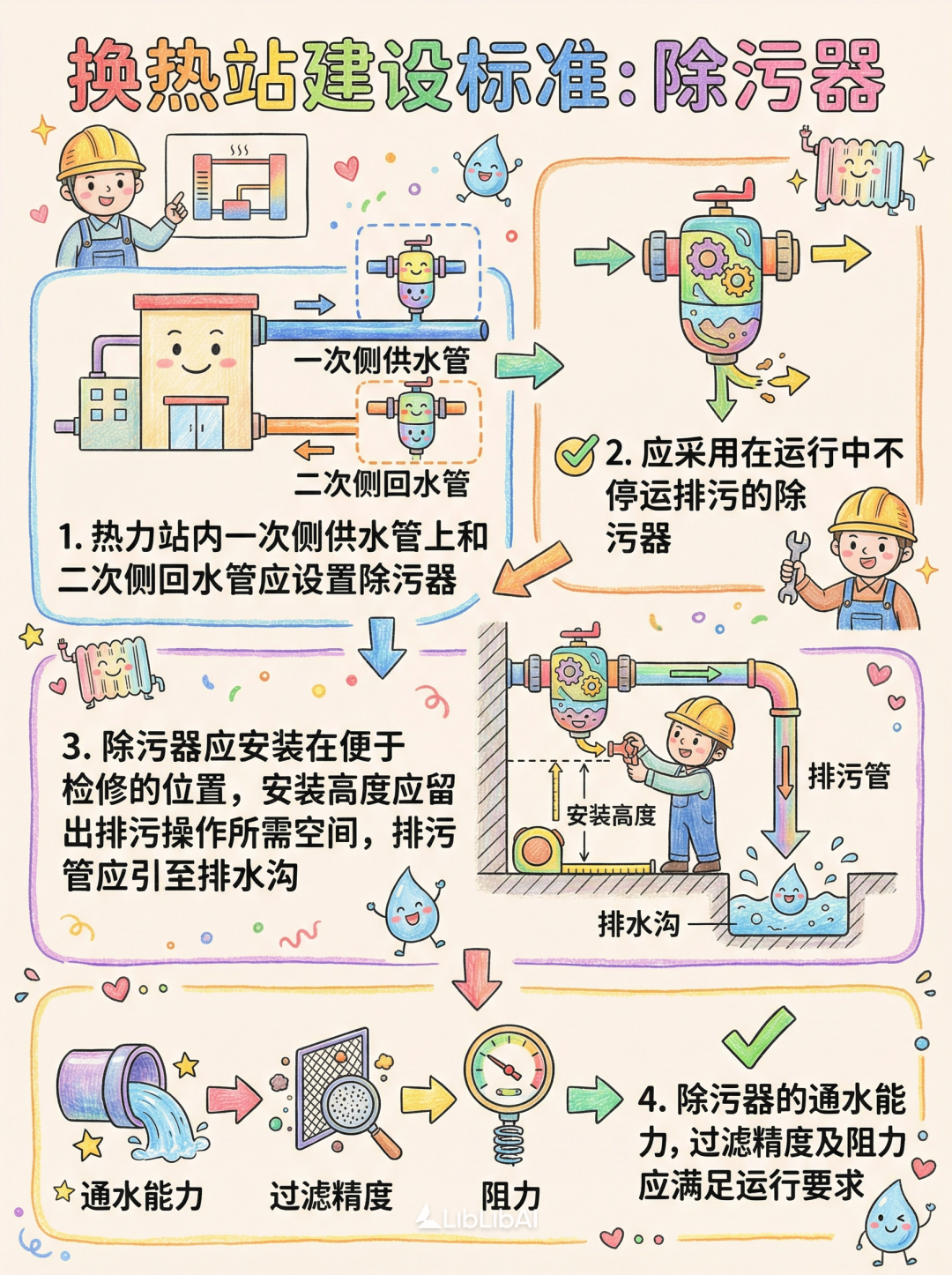

6.3.3除污器设置应符合下列规定:

1热力站内一次侧供水管上和二次侧回水管应设置除污器;

2应采用在运行中不停运排污的除污器;

3 除污器应安装在便于检修的位置，安装高度应留出排污操作所需空间，排污管应引至排水沟;

4除污器的通水能力、过滤精度及阻力应满足运行要求。

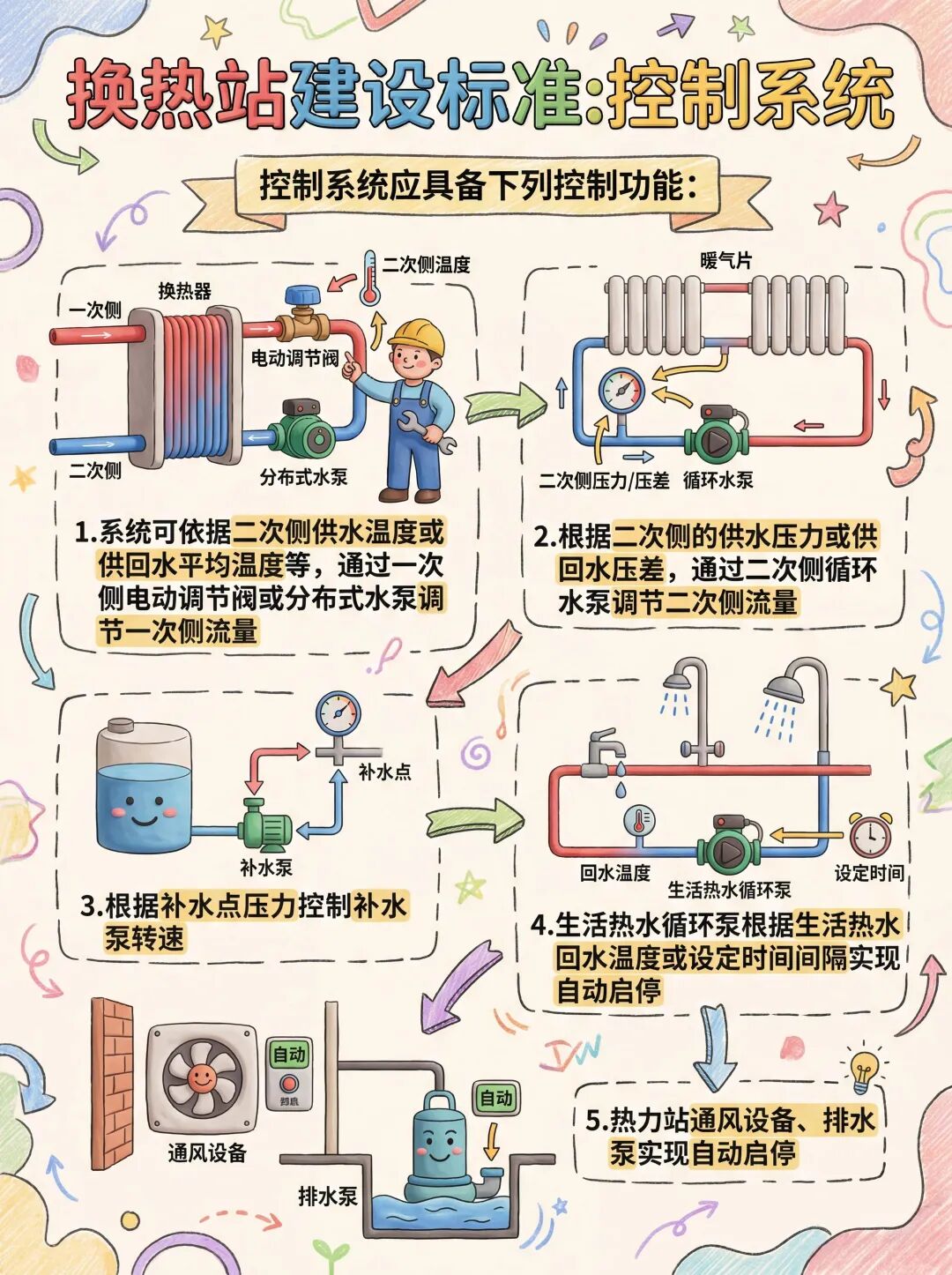

8.3.1控制系统应具备下列控制功能:

1系统可根据二次侧供水温度或供回水平均温度等，通过一次侧电动调节阀或分布式水泵对一次侧流量进行调节;

2 根据二次侧的供水压力或供回水压差，通过二次侧循环水泵对二次侧流量进行调节;

3 根据补水点压力控制补水泵转速;

4 生活热水循环泵根据生活热水回水温度或设定时间间隔实现自动启停;

5 热力站通风设备、排水泵实现自动启停

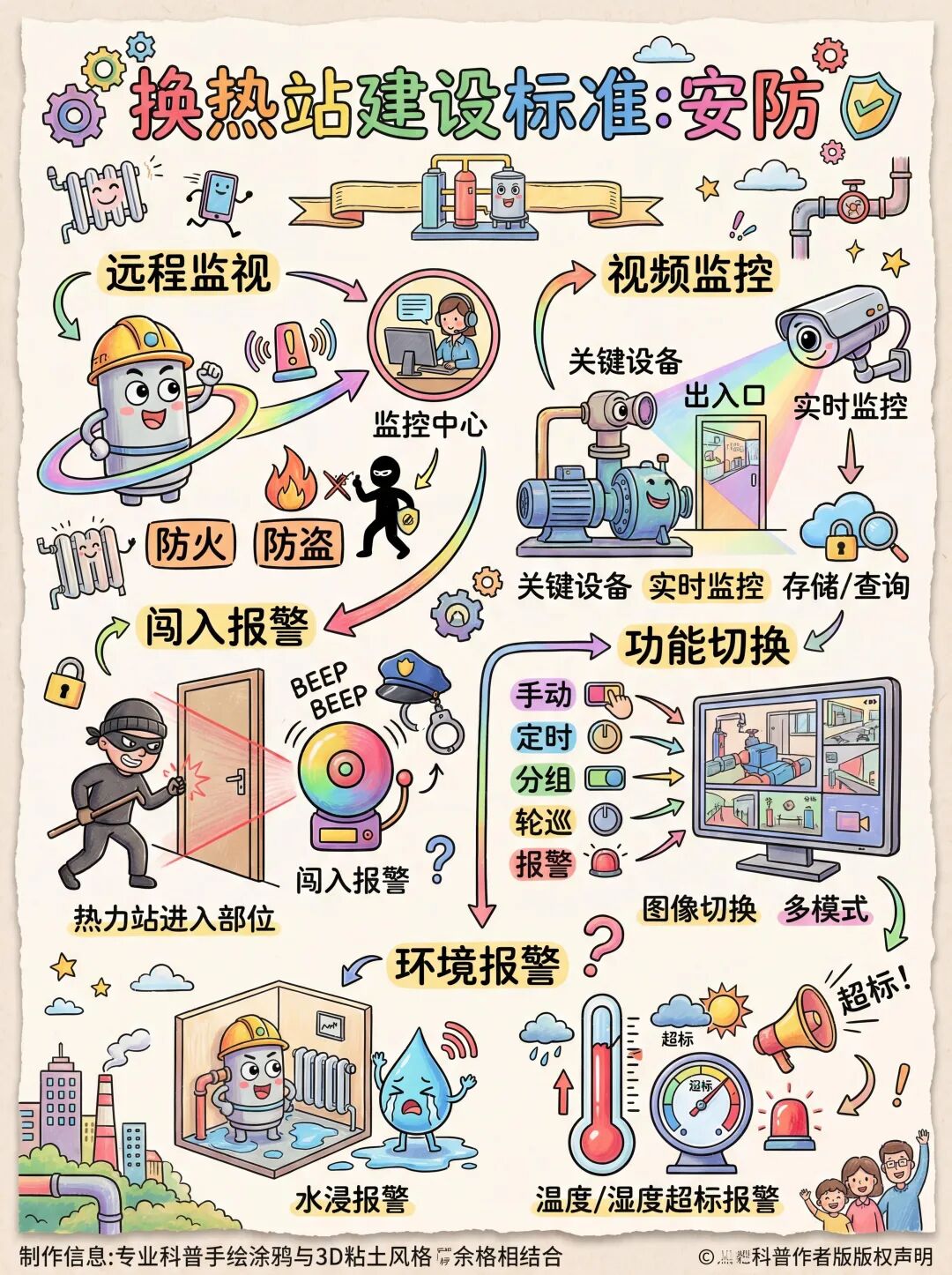

8.5.1 热力站应具备防火、防盗远程监视功能，将报警信号及时传至监控中心。

8.5.2 热力站内宜在关键设备和出人口处设置视频监控摄像头进行实时监控，并应实现存储、历史记录查询等功能。热力站进人部位应设置闯人报警系统。

8.5.3视频监视应具有图像的手动切换、定时切换、分组切换、分组轮巡切换和报警切换功能。

8.5.4 热力站应具有水浸报警，环境温度、湿度超标报警等功能。

【内容来源于：《热力站建设标准》（T/CDHA 507-2024）】
