单元流量阀不能解决入住率低的问题

单元流量阀不能解决入住率低的问题

有专家建议，入住率低，单元增加动态流量阀，实现解决单元小流量，果真奏效吗？

我们设某单元总共为30户，每户设计流量为0.6m³/h，入住率100%时，单元设计总流量为18m³/h。入住率较低时，分别入住率为10%，3户，单元所需流量为1.8m³/h；入住率为30%，9户，单元所需流量为5.4m³/h；入住率为60%，18户，单元所需流量为10.8m³/h，分别考察动态流量阀的工作情况。

1.按照原设计总流量18m³/h选择流量阀

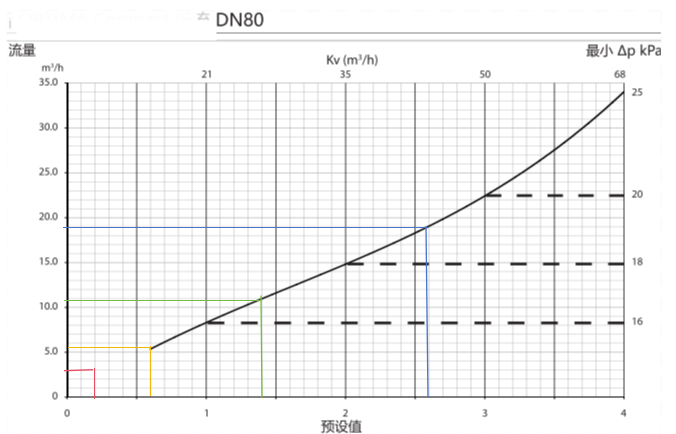

     根据设计规范要求，单元立管设计比摩阻为30~70Pa/m，18m³/h，大概率单元管径设计会选择DN100。为优化阀门控制精度，保证满负荷时，阀门能有效的控制流量，采用某品牌选型手册选择，选择比总管径DN100的小一号的DN80的动态流量阀，为满足满负荷时18m³/h需要，预设值为设定为2.6，满负荷时流量很定在18m³/h，满足使用要求，见图中蓝色线。

入住率为10%，3户，单元所需流量为1.8m³/h，预设值为0.2，见红色线；入住率30%，9户，单元所需流量为5.4m³/h，预设值为0.6，见黄色线；入住率为60%，18户，单元所需流量为10.8m³/h，预设值为1.8，见绿色线。

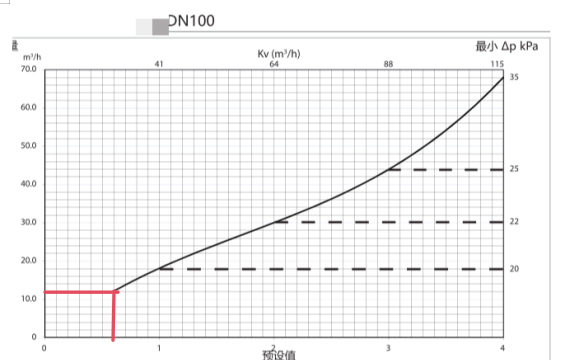

       解释：以黄色线为基准，入住率<30%，即9户，阀门已经无法控制其流量为恒定值！入住率>60%时，可以较为精准控制流量。同时要注意的是，这个DN80阀门的阀门比原有设计单元管道管径DN100小了一号，如果阀门采用DN100，入住率60%，流量为10.8m³/h时将难以控制。见下图红色线。

     所以，在大多数情况下，用单元流量阀解决入住率较低时引起流量大幅减少问题，是不可行的！

2.如果在单元并联一个小口径动态流量阀，用小的阀门基本可以，但随着入住率提高，小阀门又要换大阀门，同样是不划算的。同时，由于动态阀都存在启动压差问题，这种方式只能增加在近端压差大的单元。当然，最好加在开栓户上，使用户阀更精准。

3.简易却节约的方式

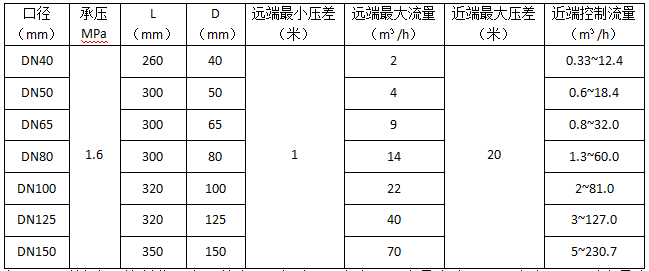

目前，入住率低，用现有阀门的确难以调试，如上例中，实际阀门为DN100，但要调出1.8m³/h的流量，特别是入住率低的单元出现在离换热站最近的单元，几乎无法实现。所以，我设计一款价格较低，但调节性能较好的静态阀门。满足调节要求。可以看出，即使压差有20米，单元阀门选择了最小开度为10%的情况下，仍然能控制流量为2m³/h。在供热期间，采用平衡魔方的比例法进行简单调试，即可实现二网平衡。

注明：近端流量控制范围为压差为20米时，开度为10%为最小流量，开度为100%时为最大流量。
