止回阀按结构原理可分为以下几类，适用场景因介质特性、管道参数差异而不同：

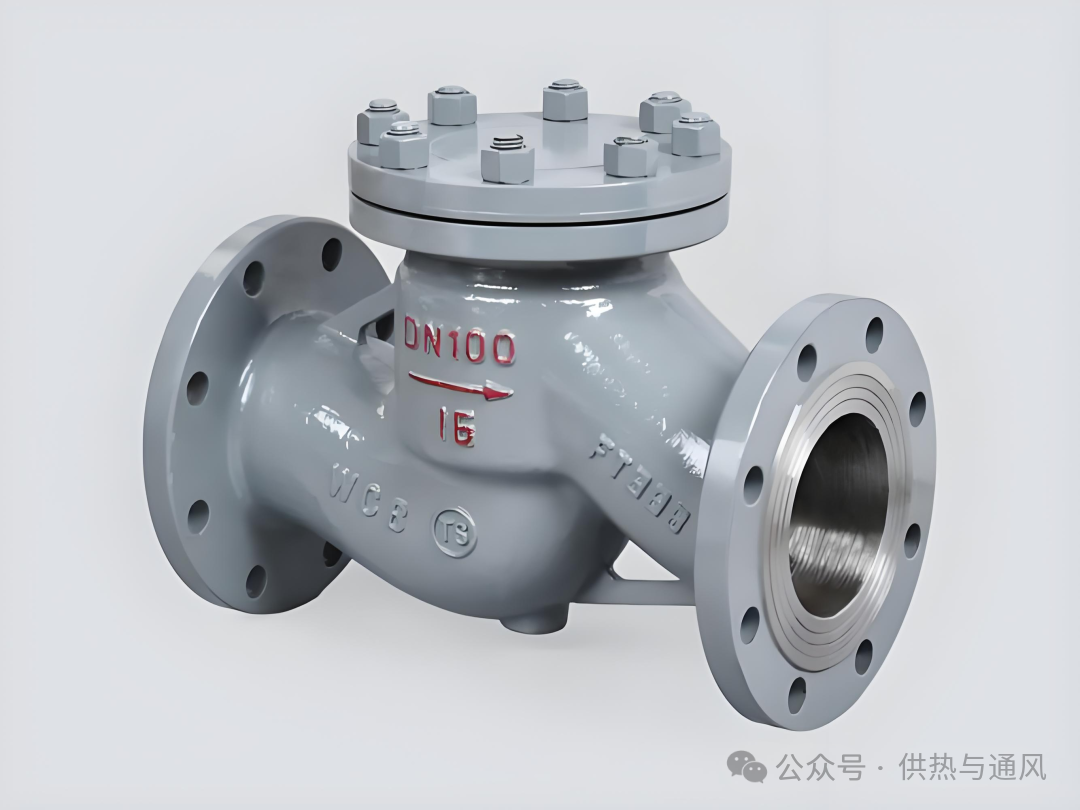

1、升降式止回阀

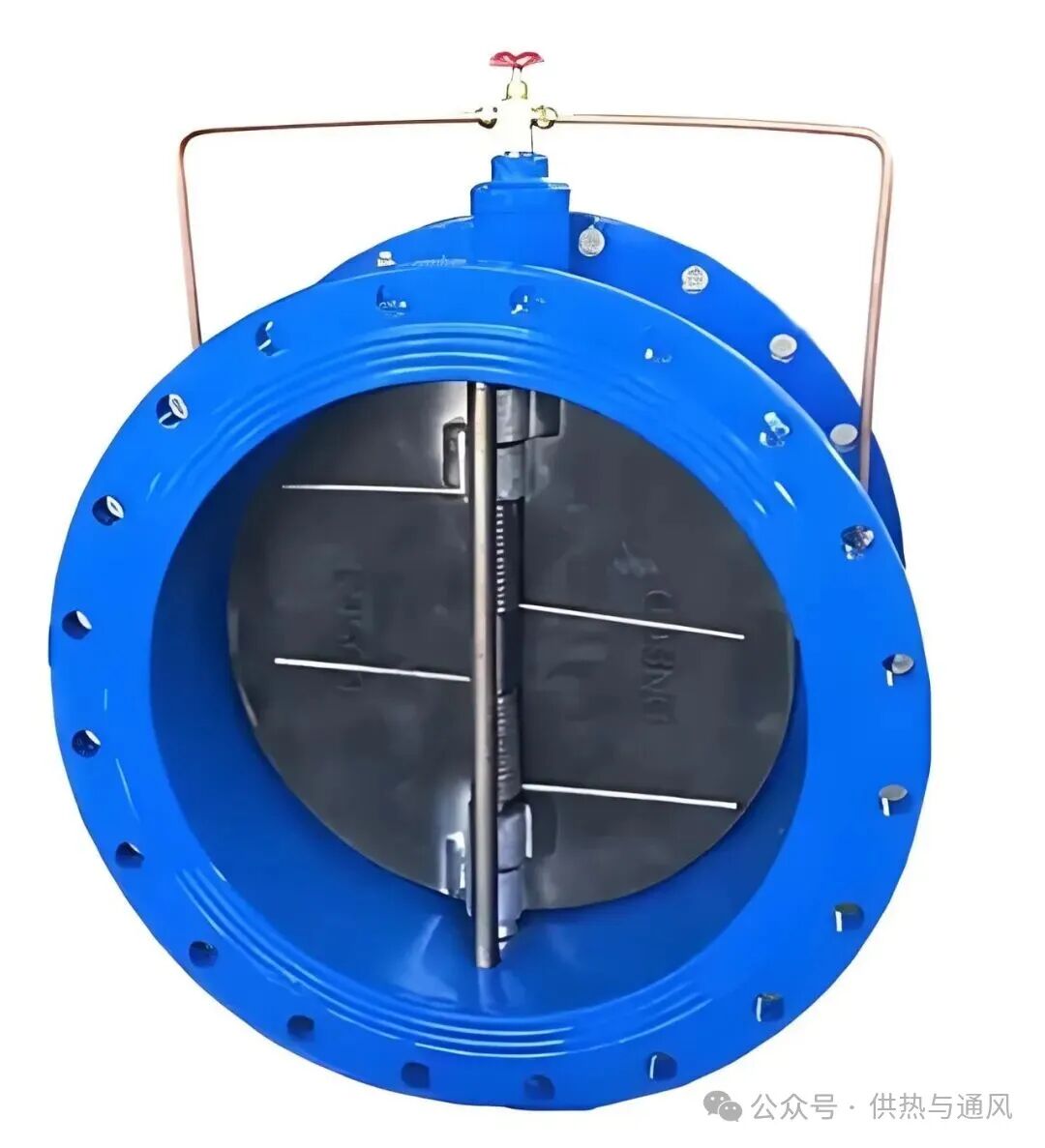

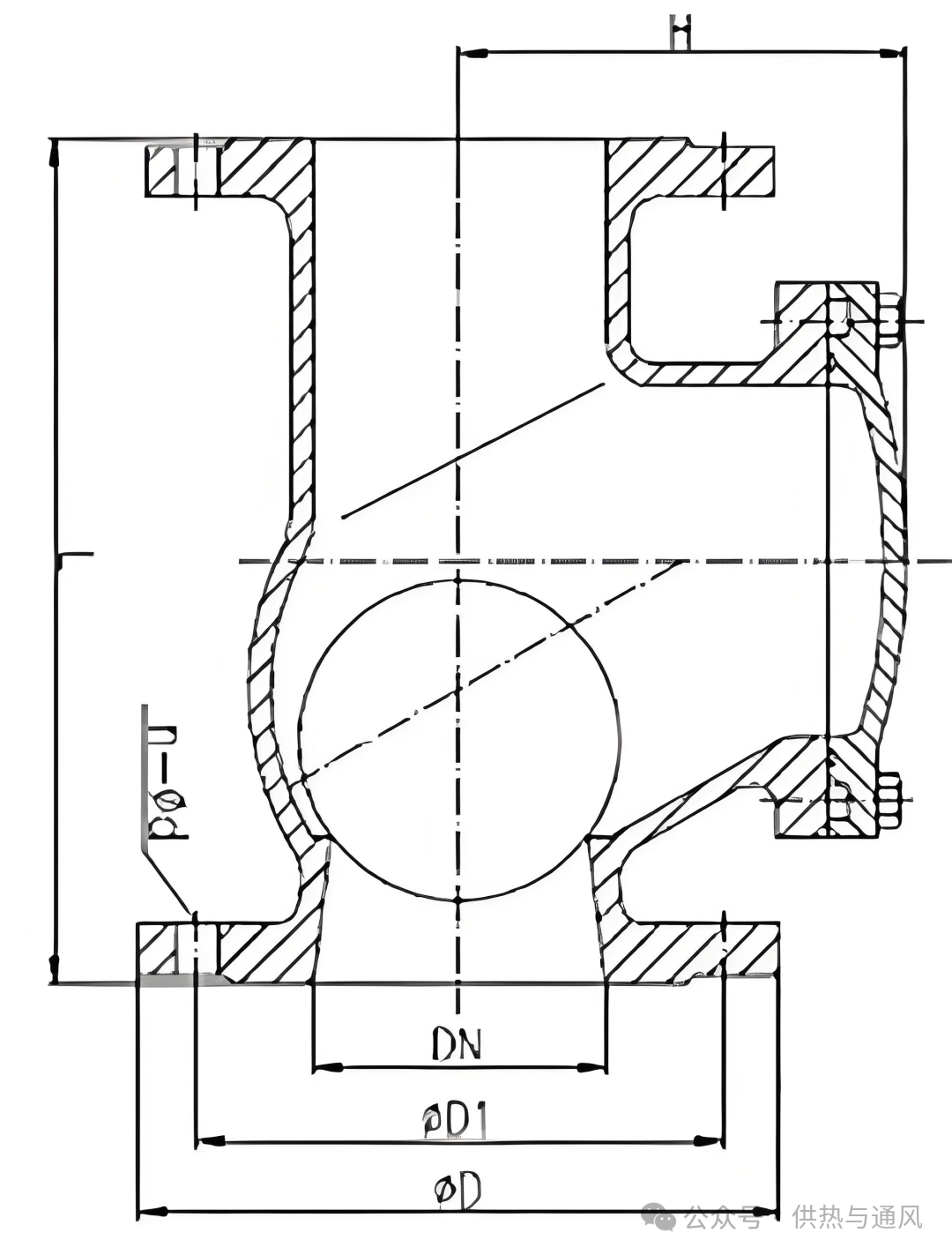

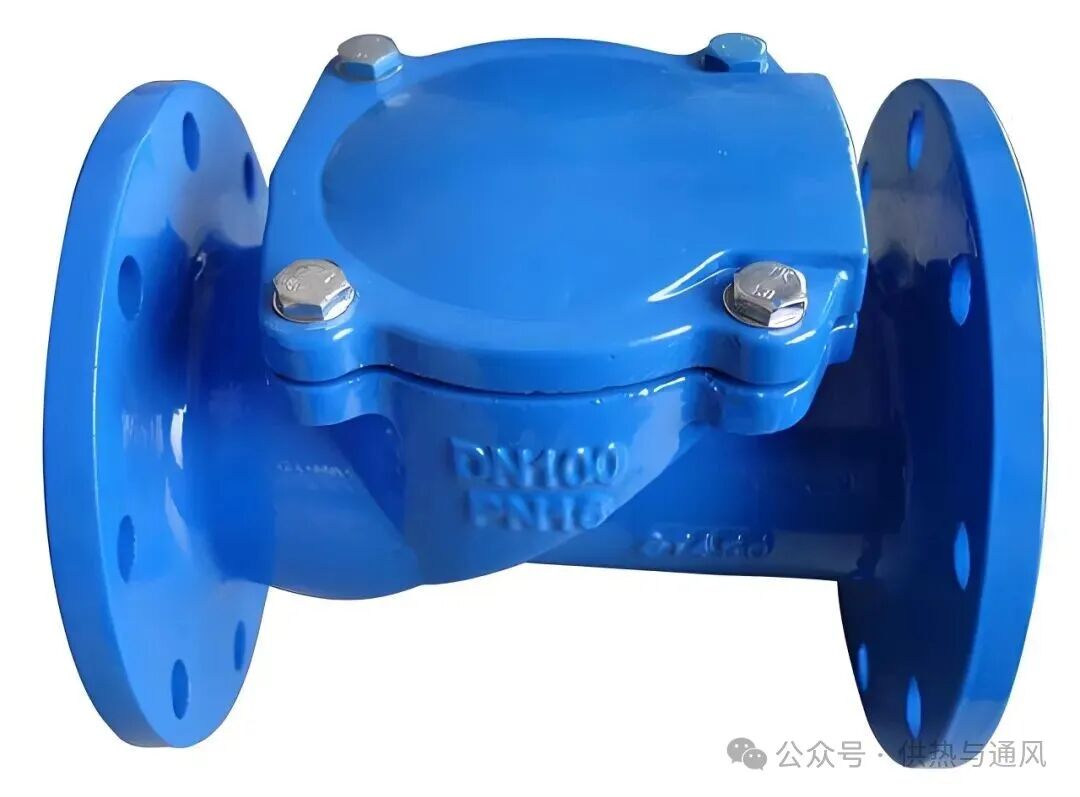

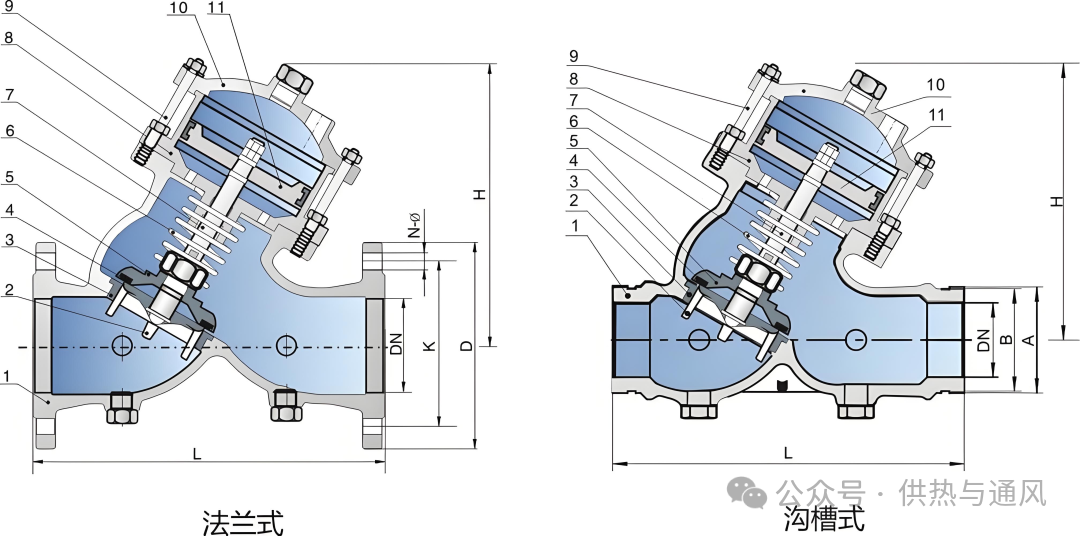

升降式止回阀是通过阀座的上升和下降来实现止回功能，当流体流向反转时，阀座会被流体冲击使其关闭阀门，防止流体倒流。升降式止回阀沿阀体垂直中心线上下滑动，类似截止阀结构阀瓣。结构：阀瓣沿轴向升降启闭，流道狭窄，阻力大，密封性能较好。适用场合：仅适用于清洁介质（如水、蒸汽）、小口径管道（DN≤200），且安装在水平管道。阀瓣为圆盘状，绕阀体内部的固定转轴做旋转启闭（类似门绕合页转动）。结构：阀瓣绕轴旋转启闭，流道宽敞，阻力小，单瓣 / 双瓣 / 多瓣设计适应不同口径。适用场合：适用于大口径管道（DN≥200）、介质含少量杂质的场景（如工业废水、冷却水系），可水平或垂直安装（流向向上）。普通旋启式可用于轻度污染介质，但需针对污水优化设计。结构：阀瓣为圆盘状（类似蝶阀），绕阀体偏心轴旋转启闭；结构紧凑，体积小，重量轻，流道呈流线型；适合大口径低压管道。适用场合：适用于DN≥300 的低压管道（如城市污水干管、污水处理厂总排管），可处理含悬浮物的污水，但需避免高黏度介质黏附阀瓣。结构：阀瓣为实心 / 空心球体，依靠介质压力推动球体沿流道滚动实现启闭；阀体内部有导向槽，限制球体仅沿轴向移动；阻力极小，抗堵塞能力强。适用场合：适用于含颗粒、纤维的介质（如污水提升泵出口、农业灌溉），低压大流量场景，不易被毛发、泥沙卡阻。结构：阀瓣为活塞状，沿阀体内部的精密导向孔做轴向滑动；通常内置弹簧（辅助关闭），部分无弹簧（依赖介质反向压力）。适用场合：仅用于清洁介质（如自来水、空调水），严禁用于污水系统。

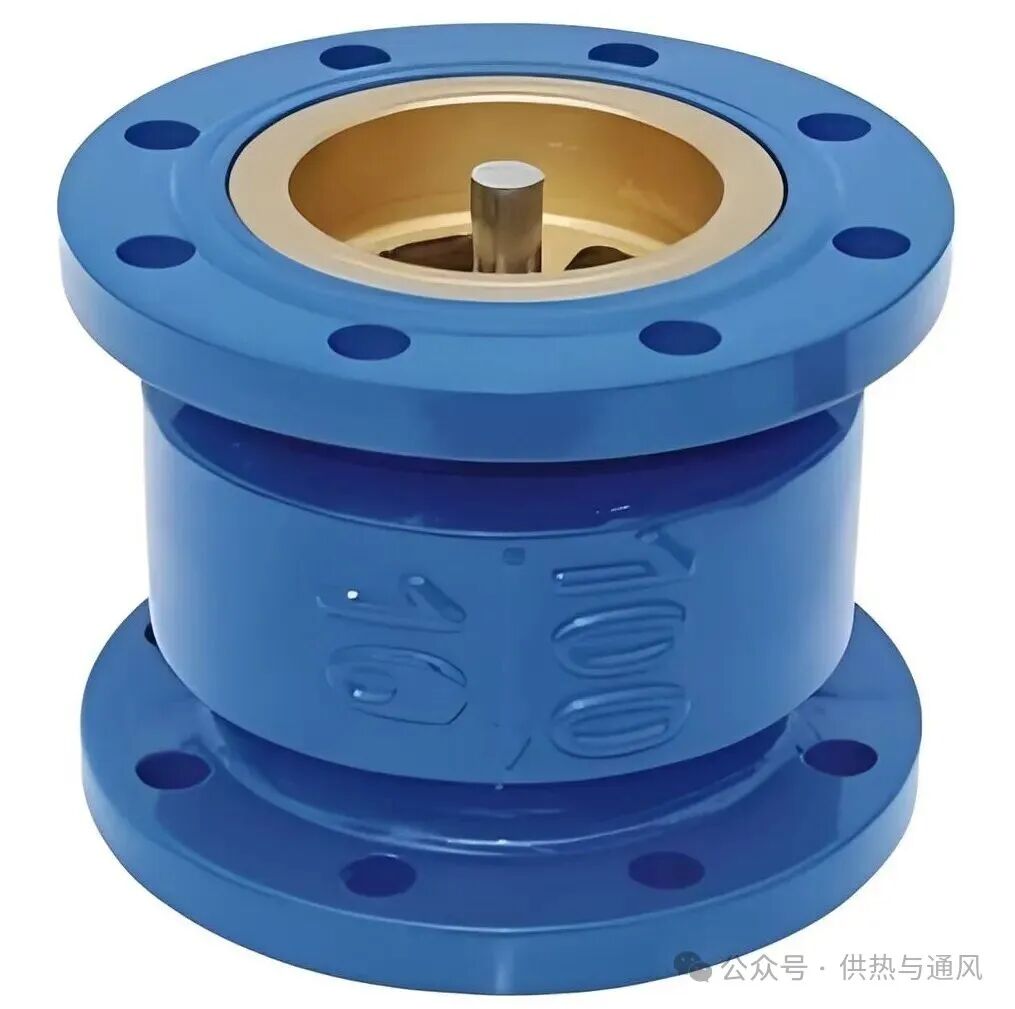

轴流式止回阀，是通过流体压力差与弹簧力协同作用实现阀瓣的轴向启闭，正向流动时静压差推动阀瓣开启，反向流动或压力不足时弹簧力促使阀瓣快速关闭以防止逆流。结构：轴流式止回阀主要由阀体、阀座、阀瓣、弹簧、导向杆、导向套及导流罩等零部件组成，进口介质压力推动阀瓣开启，阀瓣进口侧表面为圆弧形；停泵后，进口压力逐渐降低，在弹簧作用下，阀瓣关闭，防止倒流；阀瓣关闭时平稳、减震、消声、减小水击。适用场合：压缩机出口、大功率泵出口（特别是高压水泵和油泵）、油气输送管道以及电站给水系统等。结构：阀瓣为橡胶材质，弹性好，密封面不易磨损，流道通畅。适用场合：适用于污水、雨水等含杂质介质，中小口径管道（DN50~DN300），抗堵塞和耐腐蚀性能优于金属瓣。梭式止回阀（又称 “滑块式止回阀”“梭阀”）属于升降式止回阀的特殊衍生类型，其核心设计是将传统 “圆盘 / 圆柱阀瓣” 替换为 “梭形滑块”，结构与性能有显著特殊性结构：阀瓣为梭形（两端尖、中间粗）滑块；阀体内部有对称的流线型导向腔，滑块仅能沿轴向做往复滑动（类似 “梭子在织布机中移动”）；部分型号内置轻量化弹簧（辅助滑块复位，减少关闭滞后），流道全程无死角、无突出部件。
压力损失极小：梭形滑块与流线型流道匹配，介质流动阻力远低于旋启式、蝶式。关闭速度快：滑块滑动阻力小，且对称结构受力均匀，反向介质压力可瞬间推动滑块密封，水锤风险低。抗杂质能力强：流道无转轴、凹槽等易卡堵结构，少量杂质可随介质排出，不易卡住滑块。安装灵活：可水平或垂直安装（滑块重力影响小），适用角度范围广。二、污水专用止回阀的定义、构造特点及判定标准
污水专用止回阀是专为输送含悬浮物、纤维、腐蚀性物质的污水（生活污水、工业废水等）设计的单向阀，其核心功能是防止污水倒流，同时适应污水的 “易堵塞、易磨损、有腐蚀性” 特性，避免因杂质卡阻或部件损坏导致失效。
2、构造特点
流道设计：抗堵塞为核心。
流道采用 “直通式” 或 “喇叭口型”，无直角、凹陷等死角，阀瓣与阀体间隙较大（≥5mm），可允许纤维、颗粒顺利通过，避免缠绕或堆积（如毛发缠绕阀轴、泥沙沉积阀座）。
阀瓣与阀座：耐磨损 + 强密封。
阀瓣材质：多为球墨铸铁外包橡胶（如丁腈橡胶、氯丁橡胶）或不锈钢，橡胶材质可通过弹性变形补偿杂质造成的密封面磨损，不锈钢则耐腐蚀性更强。阀座设计：采用 “宽边密封” 或 “倾斜密封面”，即使有少量杂质附着，仍能保证贴合紧密；部分型号阀瓣可旋转（如旋启式），启闭时能 “刮除” 阀座表面杂质。阀体与连接件：耐腐蚀。
阀体材质多为球墨铸铁（表面涂环氧树脂防腐层） 或玻璃钢，适应污水中的酸碱环境；阀轴采用不锈钢（304 或 316），避免锈蚀卡阻。
启闭方式：低阻力 + 自清洁。
多为旋启式（单瓣 / 双瓣）或球形，阀瓣在介质流动时可轻微摆动，利用水流冲散附着的纤维；无弹簧等细小部件（避免卡阻），依赖介质压力和阀瓣自重启闭。
3、判定是否为 “污水专用” 的关键
是否明确标注 “污水专用”：产品说明书或铭牌需注明适用介质为 “污水”“废水” 等。结构是否抗堵塞：流道是否通畅、有无易卡阻的细小部件（如弹簧）、阀瓣与阀体间隙是否足够。材质是否耐污腐：阀瓣是否采用耐磨 / 弹性材料（如橡胶包覆）、阀体是否有防腐处理。污水系统必须选用污水专用止回阀，其核心差异在于抗堵塞结构、耐腐材质和适配污水特性的设计，而非单纯的结构类型。
选型时需优先确认产品的 “污水适用性” 标注及抗堵塞、耐磨损性能，避免用普通止回阀导致频繁堵塞或损坏。
