水热型地热供热系统与单井换热供热系统的优缺点对比分析

本研究旨在全面对比水热型地热供热系统与单井换热供热系统的优缺点，为地热供热项目的选择提供科学依据。通过调研与理论分析相结合的方法，对两种系统的构成、工作原理及其在实际应用中的表现进行了深入探讨。研究发现，水热型地热供热系统具有资源利用效率高、供热规模大的优点，但也存在地下水问题和地域限制等缺点；单井换热供热系统则在保护地下水资源和地域适应性方面表现出色，但可能面临换热效率较低和初始投资成本较高的问题。这些结论为地热供热技术的优化与推广提供了重要参考。

1. 引言

1.1 研究背景

地热能作为一种清洁、可再生的能源，近年来在供热领域的应用日益广泛。随着全球对环境保护和可持续发展的重视，传统化石燃料供暖方式因污染严重而逐渐受到限制，地热供暖因其绿色环保的优势成为重要的替代方案之一。在我国，地热资源的开发利用已取得显著进展，尤其是水热型地热供热系统和单井换热供热系统作为两种主要的地热供热方式，展现了良好的发展潜力。水热型地热供热系统通过开采地下热水进行换热，已在天津、咸阳等城市形成较大规模的供暖网络，其供暖面积和技术成熟度均处于国内领先水平。与此同时，单井换热供热系统凭借“取热不取水”的技术特点，逐渐成为一种新兴的地热供热模式，在解决地下水污染和回灌问题方面表现出独特优势。尽管两种系统在理论和实践中均取得了一定成果，但它们在不同应用场景下的适用性和综合性能仍需进一步探讨。

1.2 问题陈述

尽管水热型地热供热系统和单井换热供热系统在地热供暖领域均具有重要地位，但目前针对两者的全面对比分析仍较为缺乏。现有研究多集中于单一系统的技术改进或应用效果评估，而对两种系统在不同维度下的优缺点对比研究相对不足。例如，水热型地热供热系统虽然具有较高的热利用效率和较大的供热规模，但其对地下水资源的影响以及地域局限性不容忽视；而单井换热供热系统虽能有效保护地下水资源，但其换热效率和初始投资成本等问题仍需深入探讨。因此，开展对两种系统的综合对比分析，不仅有助于明确各自的优势与不足，还能为实际地热供热项目的选择提供科学依据，从而推动地热能在供热领域的合理应用与发展。

1.3 研究目标

本研究旨在全面、系统地对比水热型地热供热系统与单井换热供热系统的优缺点，为地热供热项目的规划与实施提供理论支持和实践指导。具体而言，本研究将从系统构成、工作原理、环境影响、经济性以及适用场景等多个维度出发，深入分析两种系统的特性及其在实际应用中的表现。通过对已有资料的梳理与总结，结合典型工程案例，本研究力求揭示两种系统在不同条件下的适用性差异，并提出针对性的优化建议。最终，研究结果将为地热供热项目的技术方案选择提供参考，促进地热资源的高效利用与可持续发展。

2. 文献综述

2.1 地热供热理论基础

地热能供热的基本原理主要基于热量传递和地下热水循环的相关理论。地热资源作为清洁、可再生的能源，其核心在于通过热量的有效提取与传递实现供暖或制冷功能。根据参考资料的研究，地热资源的热储特征包括砂体厚度、孔隙度、渗透率等参数，这些因素共同决定了地热流体的热量储存能力与传输效率。此外，地温场分布特征也是影响地热资源开发的重要因素，例如渭河盆地西安凹陷的地温梯度为3.5℃/100 m，这一特性为地热资源的利用提供了科学依据。另一方面，水热型地热供热技术依托于深层地下热水的开采与回灌过程，其运行机制涉及地下水循环系统的复杂交互作用。在地热能供热过程中，热量通过导热、对流等方式从热储层传递至地表，并进一步输送至用户端。这种热量传递过程不仅依赖于地质条件，还受到流体动力学特性的显著影响。因此，地热供热理论的研究为后续技术发展奠定了坚实的基础。

2.2 水热型地热供热系统研究进展

水热型地热供热系统的研究与应用近年来取得了显著进展。该系统起源于对地热发电技术的探索，随着技术的成熟逐渐扩展至建筑供热领域。中国的水热型地热资源主要分布在沉积盆地和板块断裂区域，如西北和华北地区，这些区域的地热资源温度通常在60~90℃之间，恰好满足建筑供热的需求。与此同时，详细阐述了我国水热型地热供暖的现状，尤其是在天津和咸阳等地的成功应用案例。天津市作为我国地热供暖规模最大的城市，其地热供暖面积已达1200万m²，占全国地热供暖总面积的50%以上。此外，文献进一步补充了陕西省地热资源的开发利用情况，截至2019年，该省水热型地热资源的供暖面积达到3600万m²，显示出水热型地热供热系统在区域供热中的巨大潜力。然而，尽管水热型地热供热系统在资源利用效率和供热规模方面表现出色，其技术发展仍面临地下水回灌难题以及地域限制等问题。

2.3 单井换热供热系统研究进展

单井换热供热系统作为一种新兴的地热供热技术，近年来受到广泛关注。该系统的核心技术在于通过密闭循环实现“取热不取水”，从而有效避免传统水热型供热系统中存在的地下水污染和回灌问题。介绍了单井循环换热供暖系统的构成与工作原理，指出该系统主要由密闭井筒、隔热保温管、循环泵和热泵机组组成，通过工质流体在井筒内的循环实现热量的提取与传递。此外，单井井下换热技术的优势，包括低成本、低环保风险以及较高的换热效率。研究表明，单井换热系统能够显著减少钻井成本，并解决传统多井开采中常见的结垢和腐蚀问题。通过数值模拟验证了单井循环系统的换热性能，结果表明，采用内管末端变径的方式可以显著提高单井换热功率，达到传统闭式同轴套管换热系统的3.57倍以上。这些研究成果为单井换热供热系统的推广提供了有力支持。

2.4 研究空白

尽管现有资料对水热型地热供热系统和单井换热供热系统分别进行了深入研究，但在两种系统的综合对比方面仍存在明显不足。文献和文献均指出，目前关于两种系统在不同维度下的优缺点对比分析较为匮乏，尤其是在环境影响、经济性评估和适用场景等方面的系统性研究尚显不足。例如，水热型地热供热系统虽然在资源利用效率和供热规模上具有优势，但其对地下水资源的影响尚未得到充分评估；而单井换热供热系统虽能有效保护地下水资源，但其初始投资成本和换热效率问题仍需进一步探讨。因此，本文旨在填补这一研究空白，通过全面对比分析两种系统的优缺点，为地热供热项目的选择提供科学依据，同时也为未来相关技术的研究与发展指明方向。

3. 水热型地热供热系统

3.1 系统构成与工作原理

3.1.1 系统构成

水热型地热供热系统是一种以地下热水为核心能源的供热方式，其系统构成主要包括开采井、换热站和供热管网等关键部分。开采井是水热型地热供热系统的核心组件之一，通常分为单井或多井形式，用于从地下深处抽取高温地热水。这些开采井一般位于沉积盆地或板块断裂等地质特征明显的区域，深度可达2~3公里，以确保获取温度适宜的地热水资源。换热站则是实现热能传递的重要环节，其主要功能是将地热水中的热量通过换热器传递至供热管网的循环水中，从而避免地热水直接进入用户端造成污染或资源浪费。此外，供热管网作为系统的末端部分，负责将经过换热后的热水输送至用户终端，满足供暖需求。这一完整的系统结构不仅体现了水热型地热供热技术的高效性，也为其广泛应用提供了技术支持。

3.1.2 工作原理

水热型地热供热系统的工作原理基于地下热水资源的开采与热能传递过程。首先，通过开采井将地下高温地热水抽至地表，随后进入换热站进行热量交换。在换热站中，地热水与供热管网的循环水通过换热器实现热量传递，使循环水升温后输送至用户端用于供暖。完成换热后的地热水则通过回灌井重新注入地下储层，以实现资源的可持续利用。这一过程的关键在于高效的热量传递机制，以及对地下水资源的合理管理。研究表明，水热型地热供热系统的运行效率与其地质条件密切相关，尤其是在地下水温、流量及回灌技术等方面表现出显著的技术依赖性。因此，确保系统的稳定运行需要综合考虑地质条件与工程技术之间的协调性。

3.2 优点分析

3.2.1 资源利用效率高

水热型地热供热系统以其高效的资源利用率而著称，这主要得益于其对地下热水资源的充分开发与热能提取能力。由于地热水温度通常较高（60~90℃），且蕴含大量的热能，该系统能够通过直接抽取和换热技术将热能高效转化为可供使用的热能，从而显著提升能源利用效率。此外，水热型地热供热系统采用“以灌定采”的方式，即通过回灌技术将换热后的地热水重新注入地下储层，既保证了地下水资源的可持续性，又减少了热量损失。相关研究表明，这种闭环式的资源利用模式可大幅提高系统的整体能效，使其在建筑供热领域展现出显著优势。例如，在天津市的地热供暖项目中，每年开采的地热水量达2600万立方米，供暖面积超过1200万平方米，充分体现了其高效资源利用的特点。

3.2.2 供热规模大

水热型地热供热系统的另一显著优点在于其能够满足较大区域的供热需求，这使其成为城市集中供暖的理想选择之一。该系统通过深井开采技术获取高温地热水，并结合高效的换热站与供热管网设计，可实现大规模的热量分配与覆盖。以天津市为例，该市目前已建成140个地热站，地热供暖面积占全市集中供暖总面积的10%，并在全国范围内占据50%的市场份额。同样，在陕西省咸阳市，地热供暖面积已达到260万平方米，充分展示了该系统在区域供热中的强大能力。此外，水热型地热供热系统的单井供暖面积可达5~10万平方米，远高于其他供热方式，这进一步凸显了其在大型供热项目中的适用性与经济性。

3.3 缺点分析

3.3.1 地下水问题

尽管水热型地热供热系统具有诸多优势，但其对地下水资源的影响不容忽视。直接抽取地下热水可能导致地下水位下降，尤其是在长期高强度开采的情况下，这种问题尤为突出。例如，在陕西省的部分地区，由于地热资源的过度开发，已出现了局部地下水位下降的现象。此外，地热水的回灌过程中可能引发水质污染问题，特别是在回灌技术不够完善的情况下，残留的化学物质或微生物可能随回灌水进入地下储层，从而对地下水环境造成潜在威胁。研究表明，地热井筒的结垢与腐蚀问题也可能加剧水质恶化，进一步影响地下水资源的可持续利用。因此，如何有效解决地下水问题成为水热型地热供热系统发展的重要挑战。

3.3.2 地域限制

水热型地热供热系统的应用受到地热资源赋存条件的严格限制，这使其在地域分布上表现出明显的局限性。该系统主要依赖于沉积盆地或板块断裂等特定地质构造区域，这些区域通常集中在我国西北、华北等地，而其他地区的资源禀赋相对不足。例如，天津市和咸阳市之所以能够成为地热供暖的典型城市，正是因为其地质条件适宜地热资源的开发与利用。然而，在一些缺乏地热资源的地区，推广水热型地热供热系统面临较大的技术难度和经济成本。此外，地热资源的深度与温度分布不均也限制了系统的适用范围，使得其难以在全国范围内实现广泛普及。因此，如何突破地域限制成为未来研究的重要方向之一。

4. 单井换热供热系统

4.1 系统构成与工作原理

4.1.1 系统构成

单井换热供热系统是一种以“取热不取水”为核心理念的地热利用技术，其系统构成主要包括密闭井筒、隔热保温管、循环泵以及热泵机组等关键部件。其中，密闭井筒作为系统的核心部分，通常由高强度钢材制成，以确保在高压和高温环境下的长期稳定性；隔热保温管则用于减少热量损失，提高系统的整体热效率。此外，循环泵负责驱动工质流体在井内形成闭合循环，而热泵机组则通过压缩过程进一步升温，从而满足建筑供暖的需求。这种设计不仅实现了对地热资源的高效利用，还显著降低了对地下水资源的依赖。

从技术角度来看，单井换热供热系统的构成具有高度的模块化特点，各组件之间通过精密的设计实现了协同运作。例如，在胜利油田的实际应用中，该系统通过优化井筒结构与隔热材料的选择，成功解决了传统地热开采中常见的腐蚀结垢问题。同时，单井循环系统的内管末端变径设计能够显著增强地下水与围岩之间的热交换能力，从而进一步提升系统的换热效率。这种创新性的设计为单井换热供热系统的广泛应用奠定了坚实的技术基础。

4.1.2 工作原理

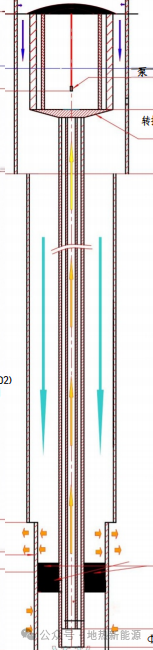

单井换热供热系统的工作原理基于全密闭循环技术，通过工质流体在井内的往复流动实现地热能的提取与转化。具体而言，系统运行时，冷水被注入套管与隔热保温管之间的环空区域，并沿井筒向下流动。在此过程中，冷水逐渐吸收围岩中的热量，温度随之升高。当水流到达井底后，进入隔热保温管并返出地面，此时的热水通过热泵机组继续升温，最终用于建筑供暖。冷却后的工质流体再次进入井下，开始新一轮的循环。

这一过程的关键在于实现了“取热不取水”的目标，即系统仅通过热交换获取地热能，而不涉及地下水的实际开采。这种模式不仅有效避免了传统水热型地热供热系统中常见的地下水位下降和水质污染问题，还显著降低了系统的运行风险。此外，单井循环系统的换热性能受到多种因素的影响，包括井筒深度、隔热材料性能以及工质流体的热物性等。通过合理优化这些参数，可以进一步提升系统的换热效率，从而更好地满足不同场景下的供热需求。

4.2 优点分析

4.2.1 保护地下水资源

单井换热供热系统最显著的优点之一是其能够有效保护地下水资源，避免因过度开采而导致的生态问题。传统的水热型地热供热系统通常依赖于地下热水的直接抽取，这种方式不仅会导致地下水位下降，还可能引发水质污染和地面沉降等问题。相比之下，单井换热供热系统采用全封闭循环模式，无需抽取地下水，从而彻底解决了这些问题。例如，胜利油田的应用案例表明，该系统在实施后未对周边地下水环境造成任何负面影响，同时显著减少了运行成本。

此外，单井换热供热系统的“取热不取水”特性还使其在环境保护方面具有显著优势。根据研究，无干扰地热换热技术能够在保护地下水资源的同时，实现高效的热量提取。这种技术的应用不仅符合可持续发展的理念，还为其他地热资源开发项目提供了重要的借鉴意义。因此，单井换热供热系统在保护地下水资源方面的表现，使其成为一种极具潜力的绿色供热技术。

4.2.2 地域适应性强

单井换热供热系统的另一个显著优点是其具有较强的地域适应性，能够在多种地质条件下实现高效运行。与依赖特定地热资源赋存条件的水热型地热供热系统不同，单井换热供热系统不受地域限制，可以广泛应用于各种地质环境中。例如，在胜利油田的偏远注采站点中，该系统成功解决了因地理位置偏远而无法集中供暖的问题，展现了其卓越的适应性。

从技术角度来看，单井换热供热系统的地域适应性得益于其全封闭循环设计和灵活的井筒结构。研究表明，通过优化内管末端变径设计，该系统能够在不同渗透率和岩石导热系数的含水层中实现高效换热。此外，单井循环系统的换热功率显著高于传统的闭式同轴套管换热系统，即使在低导热系数的地区也能表现出优异的性能。这种广泛的地域适应性使得单井换热供热系统成为一种极具推广价值的地热利用技术。

4.3 缺点分析

4.3.1 换热效率问题

尽管单井换热供热系统在保护地下水资源和地域适应性方面表现优异，但其换热效率相对较低的问题仍然不容忽视。与直接抽取地下热水的水热型地热供热系统相比，单井换热供热系统依赖于工质流体与围岩之间的间接热交换，这种方式不可避免地会导致一定的热量损失。例如，研究表明，单井循环系统的换热功率虽然高于闭式同轴套管换热系统，但在某些特定条件下，其换热效率仍可能受到限制。

此外，单井换热供热系统的换热效率还受到多种因素的影响，包括井筒深度、隔热材料性能以及工质流体的热物性等。在实际应用中，如果这些参数未能得到合理优化，可能会导致系统换热效率的进一步下降。例如，当井筒深度增加时，工质流体在井内的流动阻力会显著增大，从而影响系统的整体性能。因此，如何通过技术创新提高单井换热供热系统的换热效率，仍然是未来研究的重要方向。

4.3.2 初始投资成本

单井换热供热系统的初始投资成本较高，是其在推广应用过程中面临的主要挑战之一。该系统需要采用高强度的密闭井筒、高性能的隔热保温管以及先进的热泵机组等设备，这些组件的采购和安装费用相对较高。此外，单井换热供热系统的施工技术要求较高，特别是在复杂地质条件下，钻井和成井工艺的复杂性会进一步增加初始投资成本。

尽管如此，单井换热供热系统的长期经济效益仍然值得关注。根据参考文献的研究，中深层U型井供热技术的单位供暖面积投资成本在350~450元之间，运行成本在8~10元之间，且适用地区广泛。这表明，尽管初始投资较高，但该系统在长期运行中能够通过节能和环保效益实现成本回收。因此，如何在保证系统性能的前提下降低初始投资成本，将是未来研究和实践中的重要课题。

5. 两种系统的综合对比分析

5.1 环境影响对比

水热型地热供热系统与单井换热供热系统在环境影响方面存在显著差异，主要体现在对地下水资源和土壤环境的影响上。水热型地热供热系统通过直接抽取地下热水进行换热，这一过程可能导致地下水位下降、水质污染以及地热流体中的有害物质释放等问题。特别是在长期大规模开采的情况下，地下水位下降可能引发地面沉降等地质灾害，而回灌不当则容易导致地下水层的交叉污染。此外，由于地热流体中常含有硫化氢、二氧化碳等气体，其排放可能对大气环境造成一定影响。相比之下，单井换热供热系统采用“取热不取水”的密闭循环方式，避免了地下水的直接开采与回灌问题，从而显著降低了对地下水资源的影响。然而，单井系统在钻井施工过程中可能对土壤环境产生局部扰动，尤其是在复杂地质条件下，隔热保温管的安装可能增加施工难度并对周边环境造成短期影响。总体而言，单井换热供热系统在环境保护方面具有更明显的优势，尤其是在水资源保护方面表现突出。

5.2 经济性分析对比

从经济性的角度来看，水热型地热供热系统与单井换热供热系统在初始投资、运行成本和收益等方面存在显著差异。水热型地热供热系统的初始投资主要包括开采井、换热站及供热管网的建设费用，其中开采井的深度和数量直接影响投资规模。尽管该系统在资源丰富的地区能够快速实现规模化供热，但其运行成本较高，主要体现在地下水的抽取与回灌过程中所需的能耗以及设备维护。
