热水供热系统水力工况的分析和计算

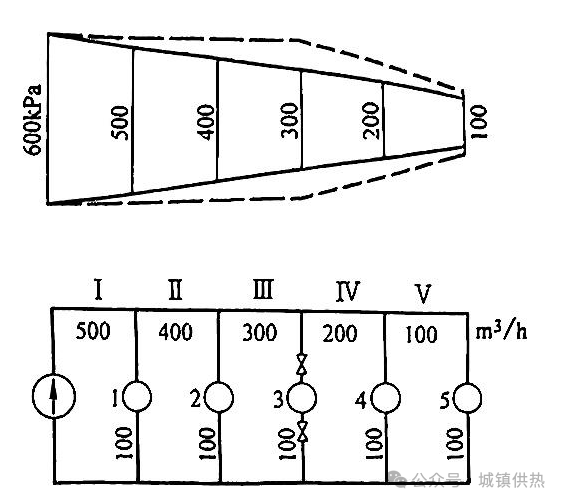

【例题】网路在正常工况时的水压图和各热用户的流量如图1所示。如关闭热用户3，试求其他各热用户的流量及其水力失调程度。

【解】

1.根据正常工况下的流量和压降，求网路干管（包括供、回水管）和各热用户的阻抗S。

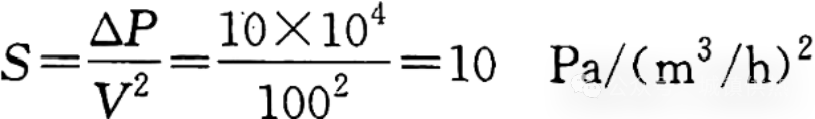

如对用户5。已知其流量100m³/h，压力损失为10×10⁴ Pa,根据式

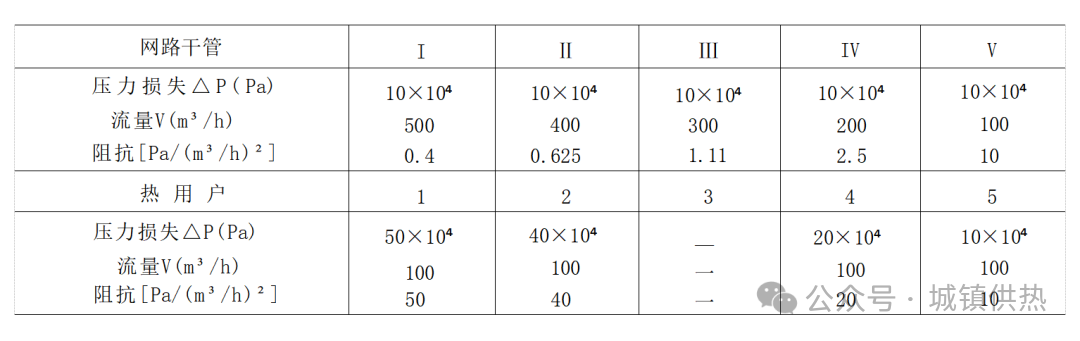

同样可求得网路干管和各热用户的阻抗S值，见表1。

表1  干管和热用户的阻抗

2.计算水力工况改变后网路的总阻抗S。

(1)求热用户3之后的网路总阻抗

(2)求热用户2之后的网路总阻抗（热用户3关闭，下同）

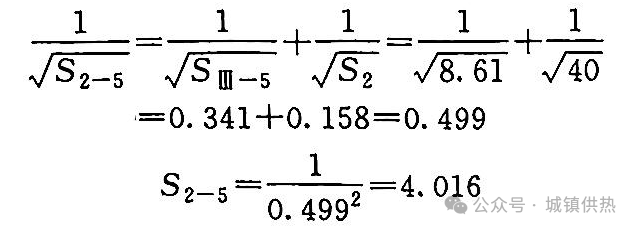

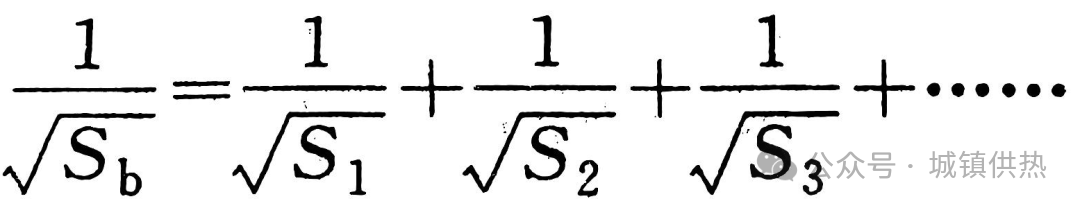

(3)求热用户2分支点的网路总阻抗S2-5。热用户2与热用户2之后的网路并联， 故总阻抗S2-5。由式

求得

(4)求热用户1之后的网路总阻抗SⅡ-5。同理

(5)求热用户1分支点的网路总阻抗S1-5。同理

(6)最后确定网路的总阻抗S

3.求网路在工况变动后的总流量V。

假定网路循环水泵的扬程不变△P=60×10⁴Pa，则

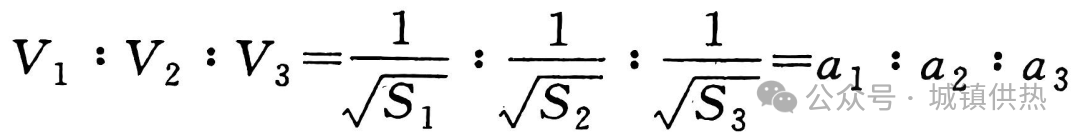

4.根据下面各并联管段流量分配比例的计算公式，求各热用户的流量。

(1)求热用户1的流量

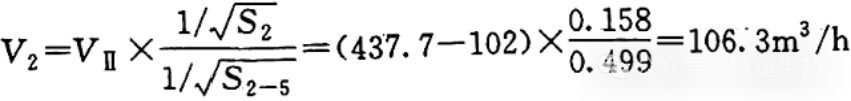

(2)求热用户2的流量

(3)求热用户4、5的流量V₄ 、V₅

热用户3之后的网路各管段阻抗不变。因此，在水力工况变化后各管段的流量均按同一比例变化。干管IV的水力失调度x值为

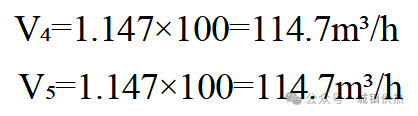

因此，热用户4、5的流量分别为

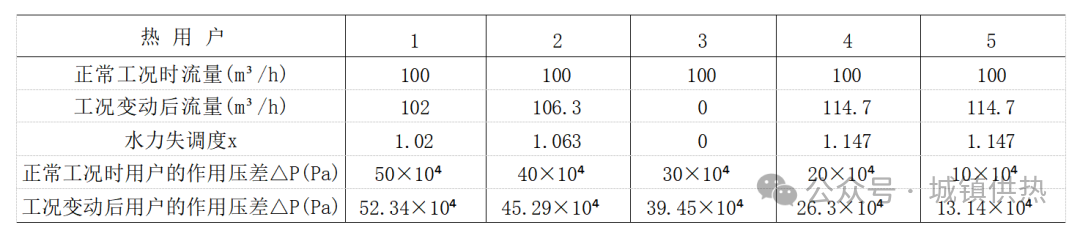

其计算结果列于表2。

表2  计算结果

5.确定工况变动后各用户的作用压差。

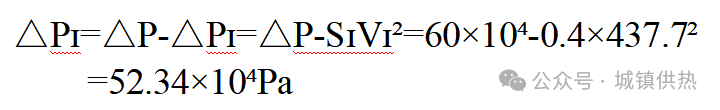

当网路水力工况变化后，热用户1的作用压差应等于热源出口的作用压差减去干线I的压力损失，即

同理，可计算出各热用户的作用压差，其计算结果列于表2。图1中虚线表示水力工况变化后各用户的作用压差变化图。

计算例题说明，只要热网各管段及各热用户的阻抗为已知值，则可以通过计算方法，确定网路的水力工况——各管段和各热用户的流量以及相应的作用压头，但计算极为繁琐。近年来，网路计算理论的不断完善和电子计算机技术的高速发展，使得这类计算问题容易得到解决。因此，利用计算机分析热水网路水力工况，并以此来指导网路进行初调节，甚至配合微机监控系统，对热水网路实现遥控等技术，在国内也得到了应用。
