二级网压差为零的可能原因？

自控系统设置二网压差为0，水泵就停机，这本身是一个正确的保护逻辑，目的是防止水泵在“干转”或无水流状态下运行而烧毁。

而实际系统中出现频繁停泵，说明系统检测到的二网压差确实频繁降至保护值（0 MPa）以下。

问题的核心在于：为什么二网循环系统的实际压差会降到这么低？

以下是导致这个问题的几个主要原因，可以从易到难进行排查：

一、 压力测量或信号问题（最常见且最易排查）

压差传感器或其信号线路故障，会导致PLC接收到错误的“0压差”信号，从而误停泵。

1.压差传感器故障：传感器本身损坏、漂移或堵塞，输出信号始终为0或异常低值。

2.取压管堵塞或泄漏：连接在供回水管路上的取压小管道（取压管）堵塞（如被焊渣、水垢堵死），或者阀门未完全打开，导致传感器测不到压力。或者取压管有泄漏，压力无法有效传递。

3.信号线干扰或接触不良：从传感器到PLC控制柜的信号线受到强电干扰，或接线端子松动，导致信号异常。

4.仪表阀门状态错误：压差传感器前后的阀门未完全开启，或平衡阀处于错误状态。

【排查方法】

1.现场核对压力表：去水泵的进口和出口，查看现场安装的机械压力表读数。计算实际的供回水压差是否真的为0。如果机械表显示有正常压差（例如0.1-0.2MPa），而控制系统显示为0，那么问题极大概率出在压差传感器、取压管或信号线路上。

2.检查取压管和阀门：检查压差传感器的两根取压管是否通畅，相关阀门是否全部打开。

3.校验传感器：用万用表测量传感器输出的电流或电压信号，是否与铭牌上的量程对应。例如，量程为0-1MPa的传感器，4mA应对应0MPa，20mA应对应1MPa。如果输出信号异常，则需要更换传感器。

二、 水泵本身或电气控制问题

水泵没有正常启动或运转，导致无法建立压差。

1.水泵反转：电源相序接反，导致水泵反转，出力很小，无法建立压力。

2.水泵汽蚀：如果水泵进口压力过低（低于当前水温对应的饱和压力），会发生汽蚀，水泵性能急剧下降，无法正常打水。

3.水泵机械故障：泵轴断裂、叶轮脱落或严重磨损，导致水泵空转，无法做功。

4.电气故障：变频器故障（如果使用变频泵）、接触器触点烧蚀等，导致电机未能达到额定转速。

【排查方法】

1.检查转向：点动水泵，观察电机转向是否与泵体标注方向一致。

2.听声音：水泵运行时是否发出异常的汽蚀爆裂声（像石子打在泵壳上）或机械摩擦声。

3.检查电流：查看电机运行电流是否正常。电流过低可能意味着空转或叶轮脱落；电流过高可能意味着机械卡涩或过载。

三、 水力系统问题（最复杂，需要系统分析）

这是指管网本身的问题，导致水流无法正常循环，压差建立不起来。

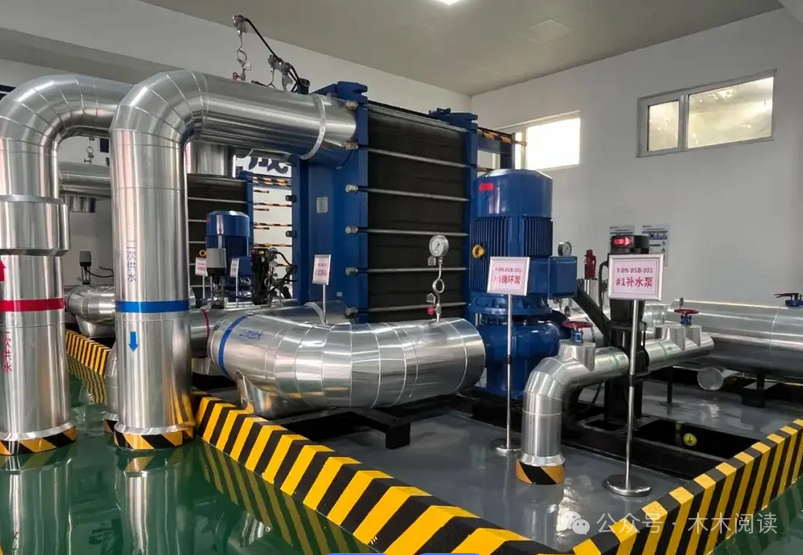

1.系统严重泄漏或补水不足：系统存在巨大泄漏点，或者补水泵/补水阀故障，无法向系统补水保压，导致系统整体压力过低，甚至出现负压，泵进口吸不上水。

2.管道堵塞或阀门误操作：

（1）总阀门关闭：水泵出口或系统主管道上的主阀门被人为关闭或未完全打开。

（2）过滤器堵塞：水泵入口或换热器二网侧的Y型过滤器严重堵塞，水流中断。

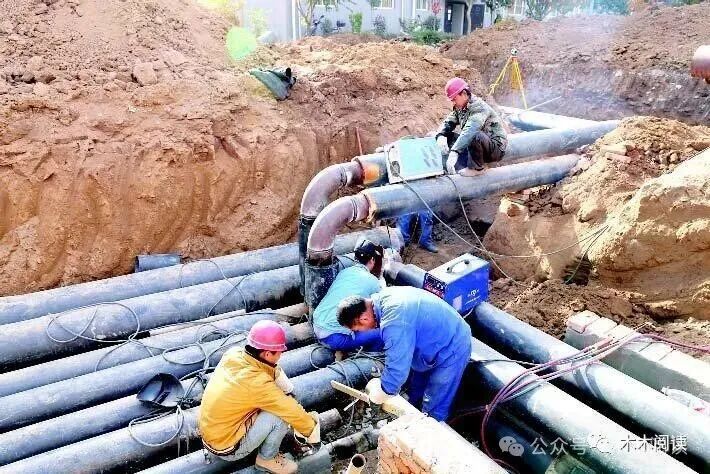

（3）管道堵塞：某段主管道因异物（如施工遗留物）堵塞。

（4）系统集气（气堵）：系统高点有空气聚集，形成气堵，阻碍水的循环。需要检查自动排气阀或手动排气阀是否工作正常。

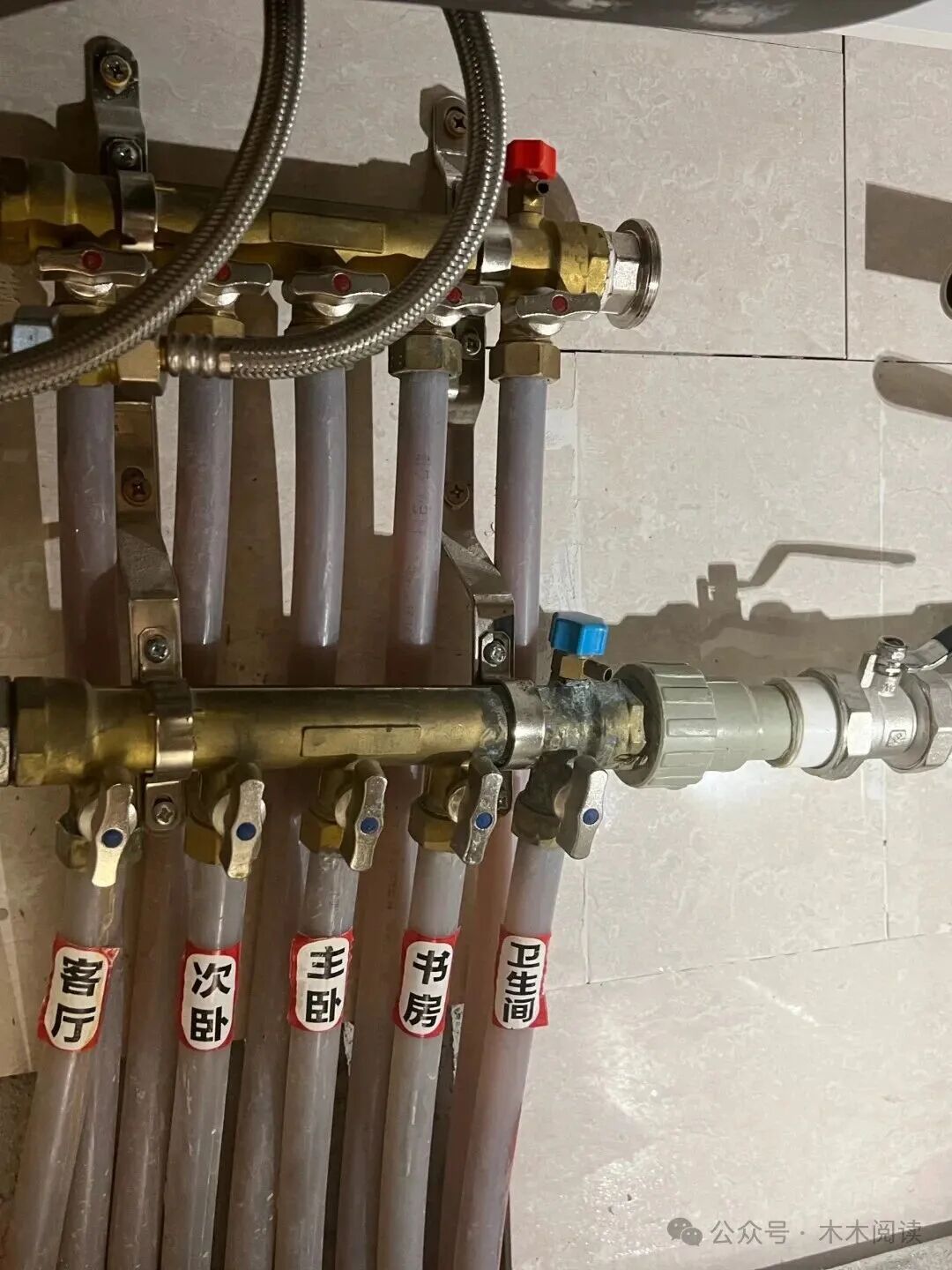

（5）用户侧阀门状态异常：虽然可能性较小，但如果绝大多数热用户端的阀门都处于关闭状态，循环环路被切断，也会导致泵打不出压差。

四、 程序设置问题

保护值设置过于敏感：虽然说“程序设置压差为0”，但可能设置了过于短暂的延时时间。例如，压差瞬间波动到0.01MPa，程序立即停泵，没有给系统一个缓冲和自恢复的时间。

单位错误：确认程序中压差单位是MPa还是kPa。有时现场实际压差是50kPa（0.05MPa），但如果程序误将单位设为kPa，并设置了0停机，那么50kPa的压差会被读作50，不会停机。但若程序单位正确而人员理解错误，也可能导致设置不合理。

五、总结与排查步骤建议

请您按照以下顺序进行排查，效率最高：

第一步（最优先）：现场核实真实压力。

1.前往水泵现场，记录泵进口和出口的机械压力表读数。

2.如果机械表显示压差正常 -> 问题在“测量系统”（压差传感器、取压管、信号线）。

3.如果机械表显示压差也确实为0或极低 -> 问题在“水泵”或“水力系统”。

第二步：根据第一步结果深入排查。

1.若是测量系统问题：重点检查/清理取压管，校验或更换压差传感器。

2.若是水泵或水力系统问题：

a. 检查水泵：确认转向、听声音、查电流。

b.检查阀门和过滤器：确认主阀门全开，立即清洗水泵和换热器的过滤器。

c.检查系统压力和补水：查看系统压力是否在正常范围，补水泵是否正常工作。

d. 进行系统排气：在系统最高点和局部高点进行手动排气。

第三步：检查程序逻辑。

在排除硬件问题后，检查程序中的停泵延时设置是否合理，建议增加一个适当的延时（例如10-30秒），以避免瞬间波动引起的误停机。

系统出现故障的特征可能大体相似，但是发现并诊断出正确的故障原因却是需要把所有的可能性都要排查一遍，这个过程就是比较耗费精力和耐心的。
