PE-RT II型管道可否用于架空供热二次网

先给出结论，PE-RTII型管道可应用于直埋供热二次网（预制直埋保温管），但却不适用于架空二次网。不适用的原因是什么，为什么可以用于直埋，它有什么特点？还有哪些限制条件？带着这些疑问进入本周的讨论。

1、PE-RT II型管道有哪些特点

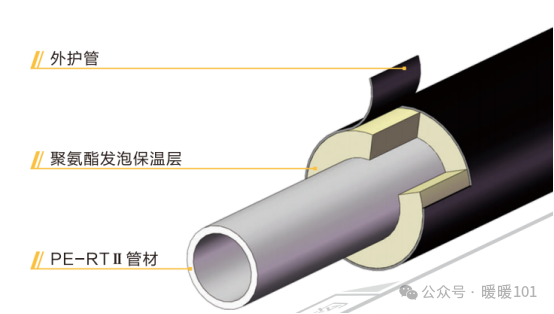

PPE-RTⅡ型低温直埋供热管道（简称PE-RT Ⅱ型供热管道）由工作管、支架、保温层、外护管四部分组成。其中Ⅱ型耐热聚乙烯（简称PE-RT Ⅱ型），其耐温耐压性能符合集中供热二次管网的要求。外护管由聚乙烯制成，起到抗腐蚀、保护管道、延长使用寿命的作用。保温层由聚氨酯经化学发泡工艺制成，导热系数小，保温隔热性能好。支架采用PE或PP注塑制成，起到支撑定位作用。

PE-RTⅡ型管道总体具有耐腐蚀、输送阻力小、寿命长、保温好、易安装、柔韧性好等特点，在供热二次网直埋领域已经有一定规模的应用。

2、PE-RT II型管道为什么不适用于架空管道

所有的产品，都是优点缺点相并存的。PERT管道的线性膨胀系数为12×10^-5m/(m.℃)，而钢管的线性膨胀系数为12×10^-6m/(m.℃)，PERT管道的线性膨胀系数是钢管的10倍。正常二次网的设计温度是60℃，热伸长计算温差为50℃。那么PERT管道的伸长量等同于500℃蒸汽管道的热伸长。大家想象一下，在地下车库，类似于500℃蒸汽管道的PERT管道，采用各种方形补偿，在采暖季像一条蛇一样伸展收缩。因为PERT管道柔性太好，导致其跨距很小，像dn110的管道最大跨距仅为1.6m。因此大家看到的场景将是密密麻麻的吊架，上面盘踞着一条一直在扭动的蛇。这种特性导致他无法大规模应用在地下室架空。

超过一定高度的立管，也不建议采用PE-RT II型管道。以10层楼为例，高度30米，热伸长为180mm。这是一个很大的伸长量，PE-RTII型管道并无专用的补偿器，立庭管廊内也无空间做空间补偿，只能通过两个端头的自然补偿，楼层越高，伸长量越大，安全隐患越大。

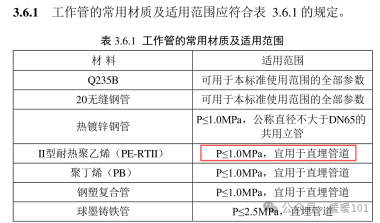

找个规范验证一下自己的观点。《民用建筑庭院供热管网技术标准》（DBJ41/T330-2025）中，明确规定，PE-RTII型管道宜用于直埋管道。（PS：向主编的老恩师致敬）

3、为什么PE-RT II型管道可用于直埋

这个问题就相对简单。在直埋中，PE-RT Ⅱ型低温直埋供热管道四周填砂，管道相当于处在全是流动的支架中，并且土壤的摩擦力足够大，可以对长直管段形成锚固。管道柔性好，允许其在弯头拐角处充分释放热伸长。规范里也是允许其直埋使用。

4、PE-RT II型管道的其他使用限制

1）温度压力受限

因为材料的限制，其承压和耐温有一定限制。如S5级别的产品，在60℃的设计温度下，允许最大工作压力为0.8MPa。

2）管径越大价格越高

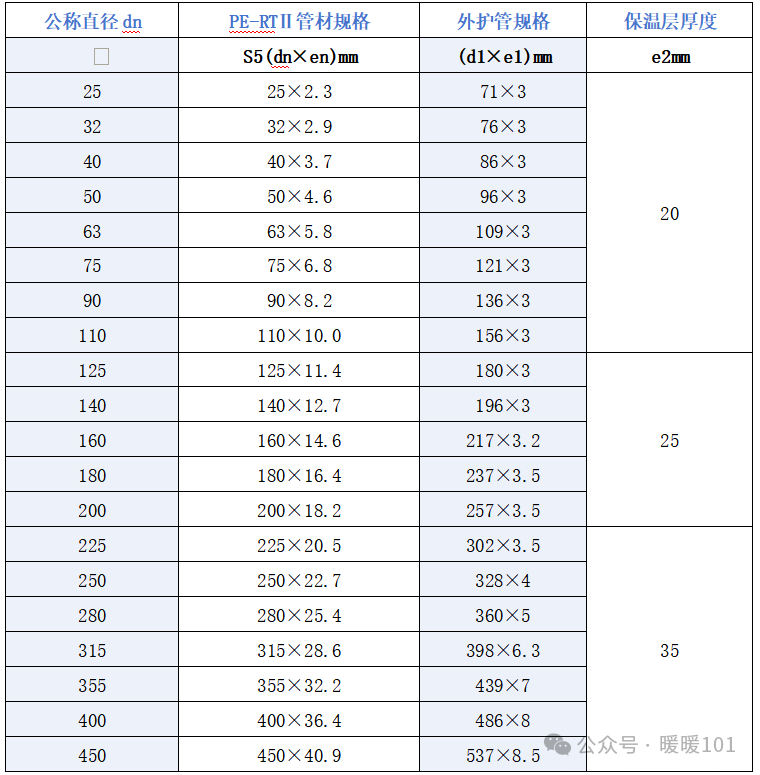

PE-RT II型管道随着管径的增加，管道壁厚越厚。下表可以看出，当管径达到200以后，PE管道壁厚将超过20mm，远超钢管壁厚。

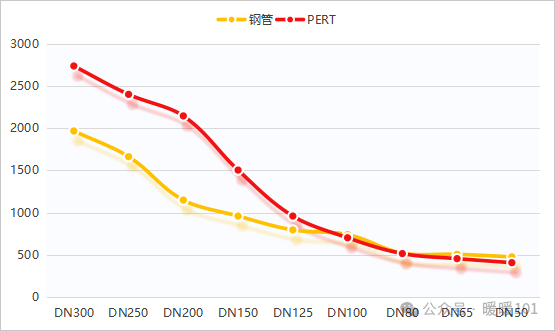

随着PE管道壁厚的增加，管道的价格也会增加。下图对比了一下直埋钢管和直埋PE-RT综合造价随管径变化的趋势。竖坐标轴的单位为元/延米。当管径小于等于DN100（dn110）时，PERT管道综合造价低于钢管，但差距不大。当管径超过DN100（dn110）时，PERT管道综合造价会明显高于钢管。

综上，笔者认为，只有满足以下条件时，建议采用二次网PE-RT II型管道：

1）地下水位较高，有防腐蚀需求

2）二次网敷设类型全部采用直埋敷设（架空有风险）

3）主管管径尽量小（管径大了贵）

提前预祝大家国庆及中秋双节快乐。下一期，咱聊一下热力站噪音的话题。
