在化工设备设计中，换热器选型是影响整个工艺系统效率的关键环节。选错了换热器类型，不仅会造成传热效率低下，还可能带来高昂的运营成本和频繁的维护问题。
那么，面对管壳式、板式、螺旋板式三大主流换热器，我们该如何根据工况条件做出最优选择？本期带你掌握换热器选型的核心方法，避开选型误区。
1
换热器的主要类型及性能特点
按照传热结构形式，换热器的分类见下表。
⬇️换热器分类表⬇️
种类结构特点传热原理管壳式固定管板式、浮头式、U形管式管内外流体间壁传热板式可拆式、焊接式、半焊接式波纹板片间传热螺旋板式单螺旋通道、双螺旋通道螺旋流道逆流传热
传统可靠，适用面广，耐高温高压，结构成熟，维修方便。但占地面积大，传热系数相对较低。允许工作压力可达10MPa以上，其中浮头式可承受大温差工况。
结构最简单，造价最低，两端管板与壳体刚性连接。优点是结构紧凑、制造成本低、应用广泛；缺点是管外无法进行机械清洗，且受热膨胀受限。管、壳程温差不能超过50℃，否则会产生过大的热应力。特别适用于清洁介质、温差较小且对经济性要求较高的工况。在炼油、石化装置中的低温段换热普遍采用此结构。

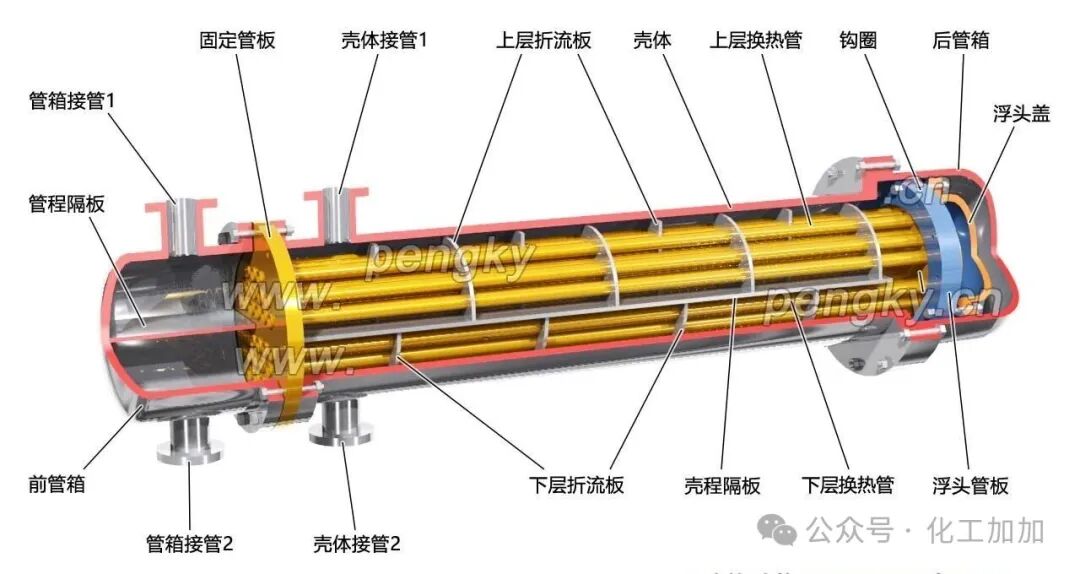

一端管板固定，另一端管板可在壳体内自由移动，即所谓"浮头"结构。这种设计巧妙地解决了热膨胀问题，能承受管、壳程较大温差，管束可整体抽出进行清洗和检修。但结构相对复杂，需要浮头密封结构，制造成本较高。广泛应用于石化、化工行业中温差较大（>50℃）、需要定期清洗的场合，如原油加热器、重整装置换热器等。

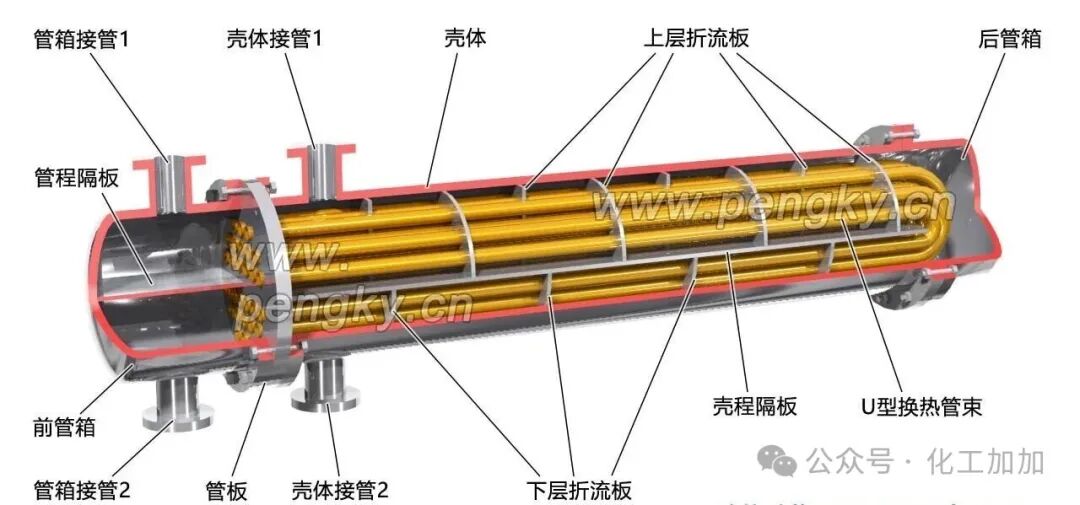

采用U形弯管，只需一块管板，管束可自由伸缩，有效解决了热膨胀补偿问题。结构相对简单，无浮头密封问题，制造成本介于固定管板和浮头式之间。但U形弯管制作工艺要求高，管内机械清洗困难，且由于弯管半径限制，管板利用率较低（约70%）。特别适用于高温高压、大温差，但管内介质清洁的场合，在高压蒸汽发生器、高温反应器换热等领域应用较多。
传热系数高，占地面积小，拆装清洗方便，但耐压能力有限。较其它类型换热器传热系数高3-5倍，占地面积仅为管壳式的1/3。由于受密封垫片限制，使用条件受到约束。

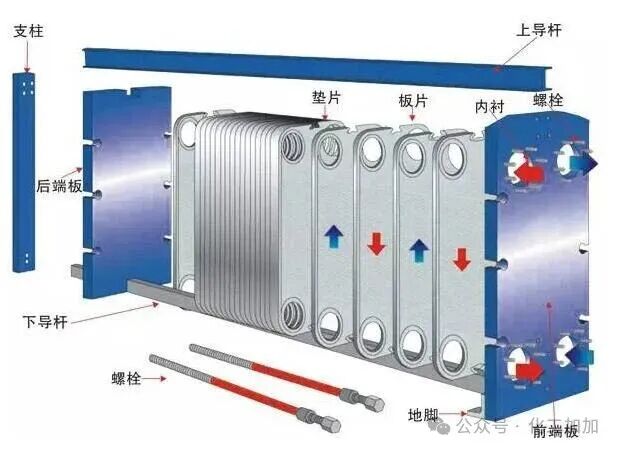

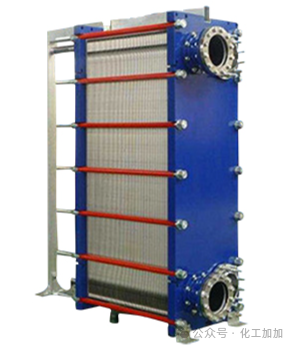

最常用的板式换热器类型，由金属波纹板片、橡胶密封垫片和夹紧装置组成。板片表面的人字形波纹不仅增加了传热面积，更重要的是形成了湍流，大大提高了传热系数。传热效率比管壳式高3-5倍，占地面积仅为管壳式的1/3。可通过增减板片数量灵活调整换热面积，拆装清洗极为方便。但工作压力受密封垫片限制，一般≤2.5MPa，温度≤180℃。广泛应用于食品、制药、暖通空调等对卫生要求高、需要频繁清洗的行业。

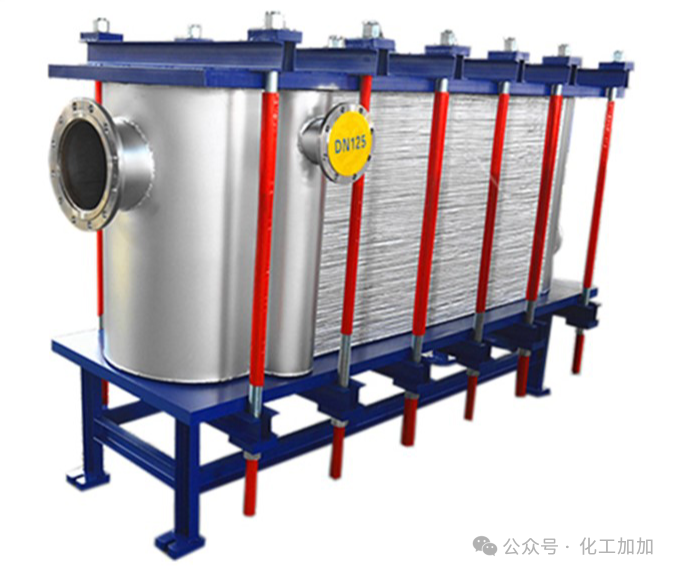

板片间采用激光焊接或钎焊工艺，彻底消除了密封垫片的限制，可承受更高的压力和温度，耐腐蚀性能优异。结构紧凑，无泄漏风险，使用寿命长。缺点是无法拆卸清洗，只能进行化学清洗，检修相对困难。特别适用于腐蚀性介质、高温高压或对泄漏要求严格的场合，如制冷剂蒸发器、酸碱介质换热器等。
（3）半焊接式板式换热器
介于可拆式和焊接式之间的结构，一侧板片焊接密封，另一侧采用密封垫片。兼具了焊接式的耐腐蚀性和可拆式的维护便利性，是一种妥协方案。焊接侧可通过腐蚀性强的介质，垫片侧通过腐蚀性相对较弱的介质。适用于一侧介质腐蚀性强、另一侧介质相对温和的工况，在化工生产中有一定的应用前景。

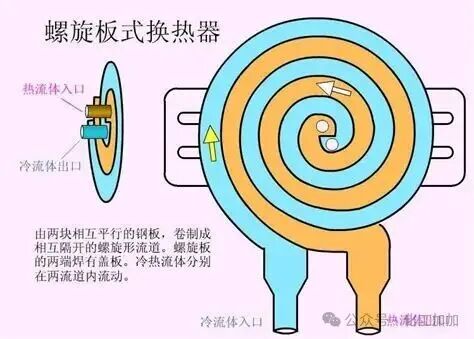

自清洁效果好，适合粘稠和易结垢介质，真正逆流传热效果佳。结构紧凑，但检修相对困难，流量适应性有限。允许工作压力0.6-2.5MPa。
两种流体各自在一个独立的螺旋通道内流动，通道截面大，不易堵塞。螺旋流动产生的离心力有助于防止颗粒沉积，自清洁效果显著。特别适合处理含固体颗粒、纤维或高粘度介质，如造纸黑液、食品浆料、含悬浮物的工业废水等。单通道设计使得一旦发生泄漏，可以快速发现和定位，维护相对简单。在污水处理、造纸、食品工业中应用广泛。
两种流体在螺旋板两侧的多个通道内流动，结构更紧凑，传热面积利用率更高，单位体积的传热量大。真正实现了完全逆流传热，对数平均温差利用充分，传热效果优于其他类型换热器。但对介质清洁度要求相对较高，不适合含大颗粒杂质的流体。多用于气体冷却、液体预热等对传热效率要求高但介质相对清洁的场合。
2
换热器的选择方法
选择换热器时，不能简单按换热面积套选，应特别注意："不允许只根据管径大小来套用换热器"，而必须根据换热器选择原则并结合工艺系统的具体情况来选用。一般情况下，应按以下三个方面选用。
对于高温高压工况（压力>2.5MPa，温度>200℃），需要承受严酷操作条件，应选择管壳式换热器。因为它是经过长期工程验证的成熟技术，能够可靠地应对极端工况。
对于清洁介质且要求高效传热的场合，如纯净物料冷却、加热等，应选用板式换热器。因为它传热系数高，能够在较小的设备体积下实现所需的传热效果。
对于易结垢、粘稠或含固体颗粒的介质，如重油加热、含悬浮物的料液处理等，则应选用螺旋板式换热器。其螺旋流道的自清洁效果能有效防止堵塞和结垢。
总之，必须根据工艺条件和介质特性，对换热器型式进行合理选择。详见下表。
换热器的设计压力等级一般分为：0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa。在选用时，换热器的设计压力不能低于工艺系统的最高工作压力，且要考虑1.5-2.0倍的安全裕量。
材质选择原则：
连接方式选择：换热器有法兰连接、焊接连接等方式，必须根据工作压力、温度及现场安装条件来确定。一般DN≤50采用螺纹连接，DN>50且压力较高时采用法兰连接。
除了压力、温度等参数应与工艺条件相匹配外，换热器的传热面积则是选择设备规格的关键因素。如果所选换热面积太小，就不能满足工艺传热要求，影响生产效率。相反，选用过大的换热面积将导致设备投资增加，不经济。
因此，对工艺过程的传热量必须正确计算，为正确选用换热器提供依据。
传热面积计算公式：
A = Q/(K×LMTD)
其中：
在确定换热器规格时，应根据各种工艺条件的特点来确定"设计裕量"。一般应按下式计算：
换热器传热面积 = 计算传热面积 × 设计裕量
设计裕量的选取主要考虑以下因素：
综合各方面因素，对不同类型的换热器建议分别取设计裕量1.15～1.3。详见下表。
序号换热器类型介质条件设计裕量1管壳式清洁介质1.152管壳式易结垢介质1.253板式清洁介质1.14板式一般介质1.25螺旋板式粘稠介质1.26螺旋板式易结垢介质1.3
3
不同类型换热器的传热系数范围
换热器类型传热系数K (W/m²·K)适用介质主要优势管壳式300-1500各种介质耐高温高压、可靠性高板式3000-6000清洁介质传热效率高、占地小螺旋板式500-2000粘稠/结垢介质自清洁、抗堵塞
4
结语：选对换热器，比你想象的重要
一台看似普通的换热设备，却关系着整个工艺系统的能效与稳定性。正确地选型、合理地设计、定期地维护，才能让换热器真正发挥价值。
在实际工程中，换热器选型往往需要综合考虑技术性能、投资成本、操作维护等多个因素。希望本文的分析能为你的设备选型决策提供有价值的参考！
