CO2空气源热泵大温差工况能效提升4.47！揭秘热力学奇迹

在传统热泵技术中，大温差工况一直是能效提升的瓶颈。常规制冷剂如R410A在高温升条件下往往面临压缩比过高、排气温度急剧上升等问题，导致系统COP（性能系数）显著下降至3.0以下。而CO2作为自然工质，其独特的跨临界循环特性恰好与大温差工况形成完美匹配。当需要将水温从9℃提升至85℃时，CO2热泵反而能展现出超常性能，实验数据显示COP可达4.47以上最高COP达4.47^[1]。这种“逆势上扬”的性能特征背后，隐藏着深刻的热力学原理与工程机理。

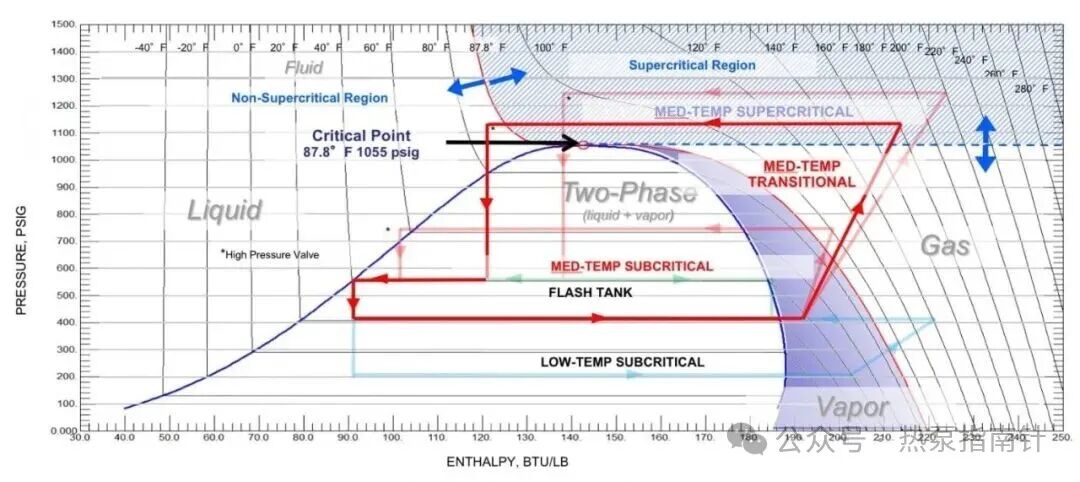

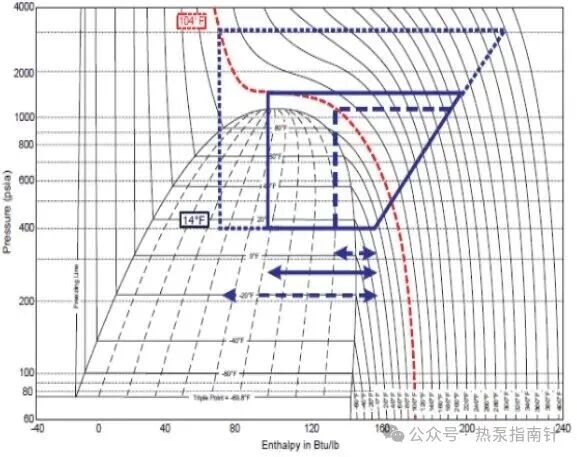

CO2工质的临界温度仅为31.1℃，临界压力高达7.38MPa，这使得其在热泵循环中容易进入跨临界状态。在传统的亚临界循环中，制冷剂的冷凝过程是等温的，而CO2在气体冷却器中的放热过程则呈现出显著的温度滑移（Glide Temperature）特性。

从热力学角度分析，CO2在超临界区域具有特殊的物性变化规律。在接近临界点时，其比热容会出现峰值变化，等压比热容可达12kJ/(kg·K)以上，远高于传统制冷剂。这种特性使得CO2在气体冷却器中放热时，能够形成与水温变化更加匹配的温度变化曲线。当热水从低温被加热到高温时，CO2的温度滑移特性恰好能够实现更好的温度匹配，显著减小传热过程中的不可逆损失。

研究表明，在将水温从9℃加热至85℃的工况下，采用优化设计的管套管式气体冷却器，CO2热泵系统的COP可达3.64-4.47实验COP达3.64^[2]，比传统热泵系统能效提升35%以上。这种性能提升主要归功于温度滑移效应带来的传热不可逆性降低。

在直热大温差工况下，CO2工质的传热特性展现出独特优势。超临界CO2在管内的流动和传热具有显著的非线性特征，其传热系数随温度和压力的变化呈现复杂的变化规律。

在气体冷却器中，超临界CO2的传热系数可达6000-8000W/(m²·K)，是传统制冷剂的2-3倍。这主要得益于超临界CO2在拟临界区附近具有极高的热扩散率和较低的动力粘度。当压力维持在10-12MPa的优化区间时，CO2的流动边界层厚度显著减薄，湍流强度增加，从而强化了对流传热。

工程实践表明，通过优化气体冷却器的结构参数，可以进一步强化传热效果。研究显示，采用螺旋角为15°、肋片高度为2mm、肋片数量为40的优化设计，可使气体冷却器的传热效率提升25%以上传热性能提升25%^[3]。这种优化设计使得CO2热泵在产生100℃高温热水时仍能保持较高的系统能效。

特别值得关注的是，在大温差工况下，水侧的温度变化范围扩大，CO2的温度滑移特性恰好能够实现更好的温度匹配。这种温度匹配程度的提高，直接降低了传热过程中的熵产，从而提升了系统整体效率。

为了充分发挥CO2热泵在大温差工况下的性能优势，研究人员开发了多种系统架构创新。其中，蒸汽喷射（Vapor Injection）与机械过冷（Dedicated Mechanical Subcooling）技术的结合被证明是特别有效的解决方案。

蒸汽喷射技术通过闪蒸罐或经济器实现，能够有效降低压缩机的排气温度，提高压缩机效率。实验数据显示，在-30℃的低温环境下，采用闪蒸罐蒸汽喷射技术的CO2热泵系统COP仍可达到1.94低温环境下COP达1.94^[4]，显著提升了系统在极端工况下的性能。

机械过冷技术则通过独立的制冷循环对主循环的CO2工质进行进一步冷却，降低节流前的工质焓值。研究表明，DMS技术可使系统COP提升24.4%，同时使最佳排气压力降低2.093MPaCOP提升24.4%^[5]。这种压力降低不仅减少了压缩功，还提高了系统的安全性和可靠性。

将VI与DMS技术结合的混合系统展现出了显著的性能提升。在环境温度40℃、进口水温9℃的条件下，优化后的系统能够产出100℃的高温热水，且COP达到3.64产出100℃热水^[6]。这种系统架构的创新，为CO2热泵在工业高温热源领域的应用提供了技术可能。

多项实验研究证实了CO2热泵在直热大温差工况下的优异性能。某实验平台采用优化设计的管套管式气体冷却器，在环境温度40℃、进口水温9℃的条件下，成功实现了出水温度100℃的运行目标，系统COP达到3.64实验COP达3.64^[7]。

另一个典型案例显示，当环境温度为40℃，进出口水温分别为9℃和85℃时，系统COP达到了4.47的高水平COP达4.47^[8]。这一数据显著优于传统工质热泵在相同工况下的性能表现，充分证明了CO2工质在大温差工况下的独特优势。

这些实验数据和工程案例充分验证了CO2热泵在直热大温差工况下的技术可行性。与传统工质相比，CO2系统在高温出水工况下不仅能够保持较高的能效水平，还具备更好的环境友好性和运行安全性。

从全生命周期角度分析，CO2热泵系统展现出显著的经济和环境优势。研究显示，采用VI+DMS混合技术的CO2热泵系统，其生命周期成本较基础系统降低14.71-22.38%成本降低22.38%^[9]，同时生命周期碳排放减少4.77-22.12%。

在8种不同气候带的40个城市进行的全面评估表明，混合CO2供热系统在寒冷、非常寒冷和亚北极地区都具有良好的适用性。这些系统在保持高能效的同时，能够实现16.33-22.12%的碳减排率碳减排22.12%^[10]，为实现碳中和目标提供了有效技术路径。

与传统R410A热泵和燃煤锅炉相比，CO2热泵系统在15年生命周期内显示出明显的综合优势。虽然初始投资成本相对较高，但通过能源节约和碳排放减少，投资回收期通常可控制在3-5年内。随着碳交易市场的完善和环保政策的加强，CO2热泵的经济性将进一步提升。

尽管CO2热泵在直热大温差工况下表现出显著优势，但仍面临一些技术挑战。高压运行带来的系统安全性问题需要特别关注，所有承压部件必须按照压力容器规范进行设计和制造。此外，在低环境温度下，系统的性能稳定性仍需进一步改善。

未来研究方向包括开发更高效的气体冷却器设计、优化系统控制策略、提高压缩机能效等。特别值得关注的是智能控制算法的应用，通过实时优化系统运行参数，可以进一步提升系统在不同工况下的性能表现。

随着双碳目标的推进和环保要求的提高，CO2热泵在工业热能领域的应用前景十分广阔。特别是在造纸、化工、汽车、冶金等行业的高温工艺热需求领域，CO2热泵有望替代传统的化石燃料加热方式，为实现工业低碳转型提供技术支撑。

CO2空气源热泵在直热大温差工况下的优异性能，源于其独特的热力学特性和精巧的系统设计。温度滑移遇见大温差，造就了CO2热泵的能效奇迹。随着技术的不断成熟和成本的进一步降低，CO2热泵有望成为未来清洁供热领域的重要技术选择，为全球碳减排和可持续发展做出重要贡献。
