图解地板辐射采暖系统

2020-03-04

地板辐射供暖是一种较好的供暖方式，其工作原理是往铺设的地板或地砖下的采暖管环路通入循环热水或直接铺设发热电缆，从而加热地板，热量通过大面积的地面,主要以辐射的方式向地板以上的温和而均匀散发，使人体感受到热照和空气温度的双重热作用。是一种温暖舒适，节能环保的理想供暖方式。

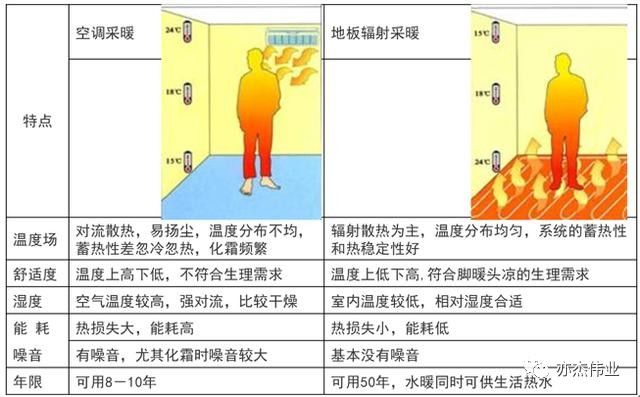

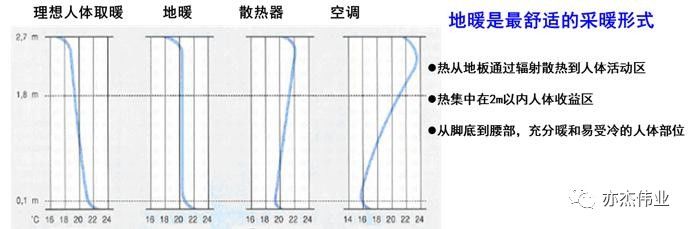

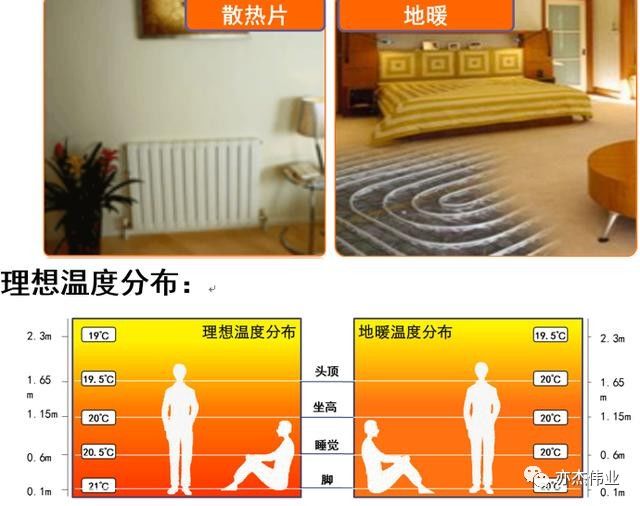

与空调采暖对比：

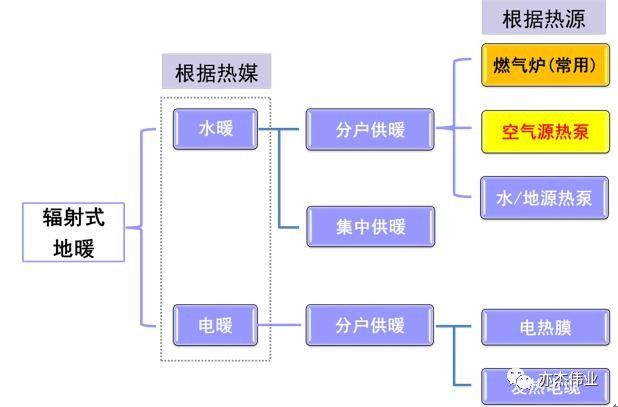

根据不同介质分类：

根据不同区域地暖分类：

华东地区（福建、江西、上海等地）分户地暖为主。

水地暖为主，局部空间采用地暖的时候会使用到电地暖。

热源：主要采用燃气壁挂炉。有些别墅会使用地源热泵。

用户购买整套系统设备，包括：热源、控制系统、地面材料。

使用费用：根据使用的实际燃气量，支付燃气费用。

华北地区（河北、北京、天津等地）集中地暖为主。热力管网没铺设到的区域也开始使用分户地暖。

水地暖为主，局部空间采用地暖的时候会使用到电地暖。

热源：主要采用城市集中供热网或区域供热（小区锅炉）。

用户一般仅购买盘管等安装材料。

使用费用：按照面积，在1个制暖季一次性支付供暖费用。

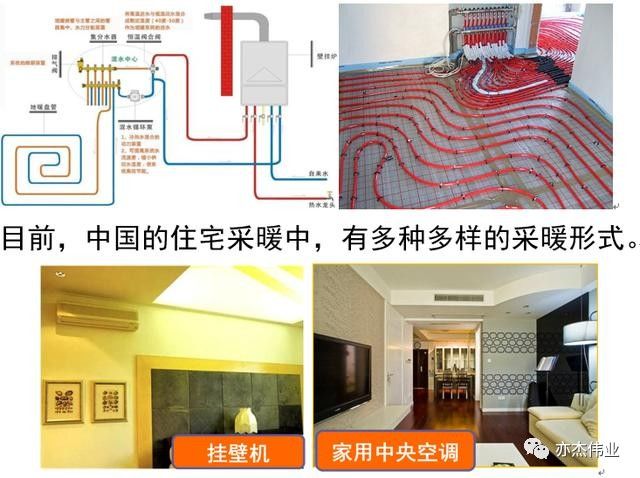

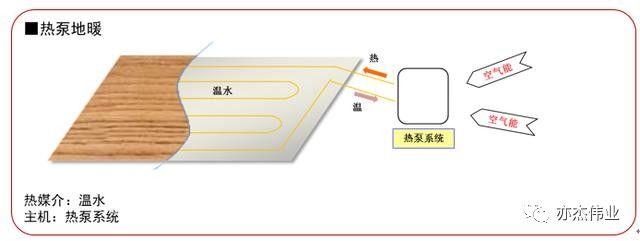

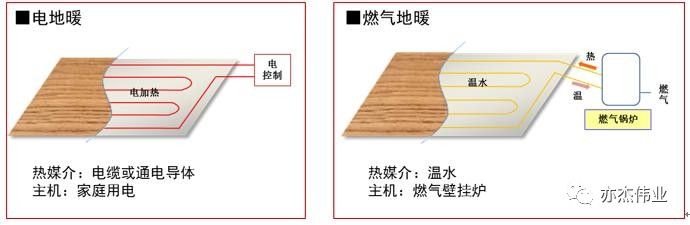

市场上辐射采暖几种形式：

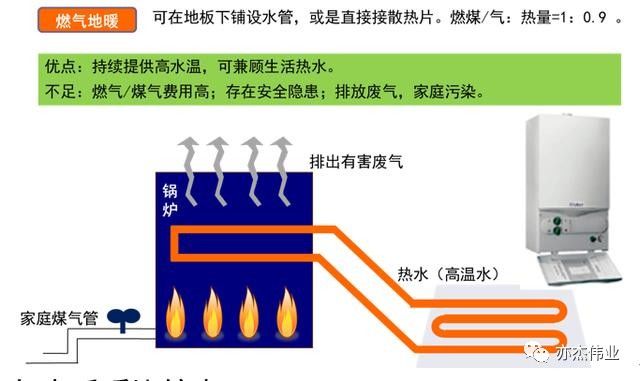

燃气地暖：

水与电采暖比较表：

类型	水地暖	电地暖
地源热泵采暖	燃气炉采暖	发热电缆采暖	电热膜采暖
功能	地暖,制冷,生活热水一体化方案	地面采暖,生活热水	地面采暖	地面采暖
能源种类	电	天然气	电	电
能源效率	320%	90%	95%	95%
地板下热源	热水	热水	电	电
层高影响	6-7cm	6-7cm	4-5cm	3cm
初投资	较高	高	低	较低
运行成本	低	较低	较高	较高
能否用谷电	能	不能	能	能
加热特性	蓄热式	蓄热式	蓄热式	即热式
保温性能	长，约6小时	长，约6小时	长，约4小时	短，0.5小时
舒适性	好	好	好	好
健康性	好	好	好	好
保健效果	好	好	好	好

类型	水地暖	电地暖
地源热泵采暖	燃气炉采暖	发热电缆采暖	电热膜采暖
使用寿命	地暖盘管可用50年，主机可用25年	地暖盘管可用50年，壁挂炉可用15年	发热电缆可用50年	比较短（尚没有数据可参考）
安全性	安全	安全	安全	不安全(地下有较多的电线接头,易漏电)
安装要求	适合安装在别墅,或郊外有空地的住宅（特别是未通天然气住宅）	需要通天然气,从安装成本和使用成本考虑,适合采暖面积超过60平方的住宅	适合于采暖面积低于60平方的住宅,或局部采暖,适合未通天然气的郊外住宅	只能干铺,不适合潮湿的房间(如卫生间)
综合说明	非常节能,可同时提供采暖、制冷和生活热水	节能，主流采暖方式，只要通气都可以使用	主流采暖方式，适合小面积和局部采暖	安全问题受限

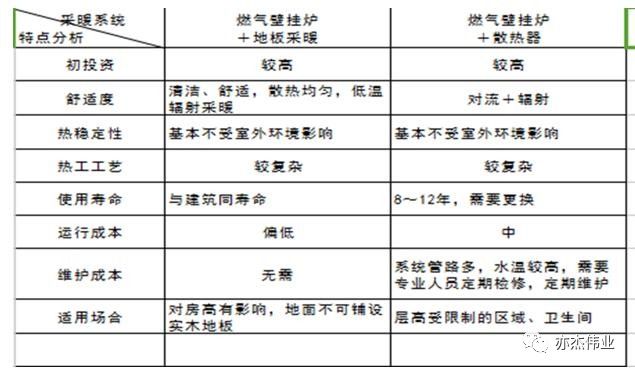

燃气壁挂炉两种采暖方式比较表：

下面内容主要针对水地暖-（燃气壁挂炉+地板采暖）进行详细阐述。

水地暖系统：

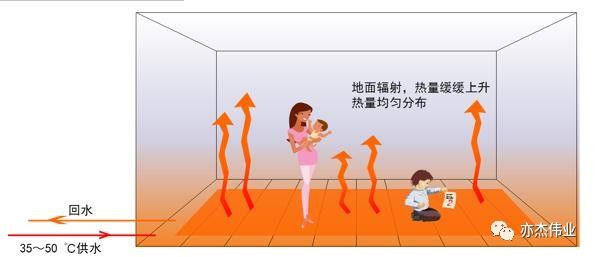

水地暖系统原理：以温度不高于60℃的热水为媒介，在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。供水温度宜采用35～50℃。

供水温度及管间距：

低温热水的供回水温度（参考国标）：

低温热水地面辐射供暖系统的供、回水温度应由计算确定，供水温度不应大于60℃。民用建筑供水温度宜采用35℃~50℃，供回水温差不宜大于10℃。

供水温度以及管间距直接影响到地暖系统的散热量，即室内的采暖效果。

供水温度：可根据实际负荷情况进行现场设定。

管间距：管间距大，散热量小，管间距小，散热量大。一般现在管路铺设管间距有150mm、200mm、250mm。

地板散热损失：地板散热既有向上的散热(有效散热量)，又有向下散热(热损失)，故考虑供水温度以及管间距时应将使其总合大于室内负荷，方可满足要求。

注：不同的地板材料散热不同，石材最佳。

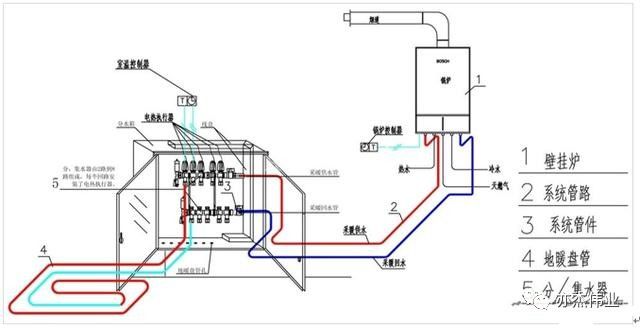

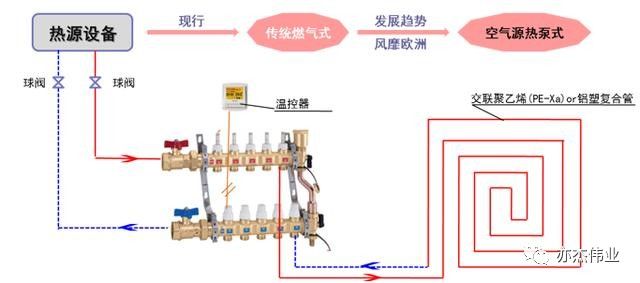

水地暖系统组成：

系统组成：锅炉、分集水器、水管、温控器、多种阀门。

管材材料：

管材：PＥX管、铝塑管、PERT管、PB管，有进口和国产的各种品牌，进口产品较贵。

PB管：是当前几种用于热水的塑料管中价格最贵和可靠性最高的品种。被誉“软黄金”，耐蠕变性能和力学性能优越，几种地暖管材中最柔软，相同的设计压力下设计计算壁厚最薄。在同样的使用条件下，相同的壁厚系列的管材，该品种的使用安全性最高。但原料价格最高，是其它品种的一倍以上，当前在国内应用面积较少。

PERT塑料管：具有可以热熔连接、原料性能稳定可靠和柔韧性好等优点，其综合的优良特性使之在地板辐射采暖领域中具有一定的竞争力。价格适中。地暖原料具有符合产品标准的蠕变破坏曲线，是聚乙烯中现阶段唯一不需交联就可用于热水管的一个品种。

PEX管：目前欧洲在地暖系统中使用量最大一个品种。进口和国产差价更大，低价位的产品应用存在一定的风险。分PEX-A/PEX-B/PEX-C三种，该地暖品种具有交联剂不易分散均匀，交联度较难控制一致和需要定时清理螺杆以防止产生凝胶颗粒等难点，产品的质量控制难度较大，一般的小型生产企业难以做好。合格pe-x管材具有力学性能好、耐高温和低温性能好等优点。但是，pe-x管材没有热塑性能，不能用热熔焊接的方法连接和修复。对于同类管而言，选购时要紧盯“交联度”这一最基本指标，因为它能决定管材的耐冷、耐温和耐压等重要指标。

铝塑管：PEX与铝的复合管，热膨胀系数小，抗渗氧，品质极佳。对于铝塑管，选购时可以仔细观察其纵切面，一般产品的铝层为搭接，只有极少数国际品牌金属铝层为无缝金属，成本相对较高。

地暖管材特性：易弯曲、抗老化、耐腐蚀、抗渗氧、耐温、耐压、不结垢、水阻力及膨胀系数等。

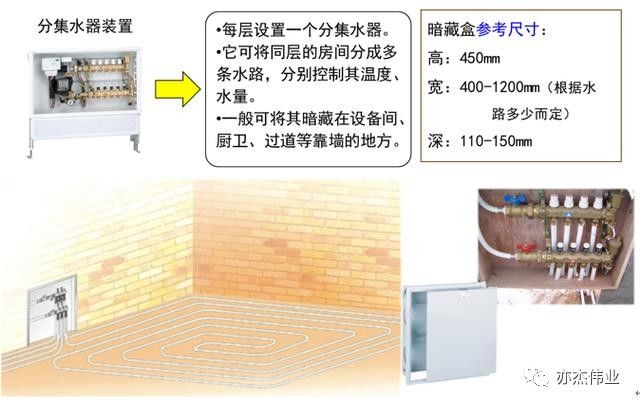

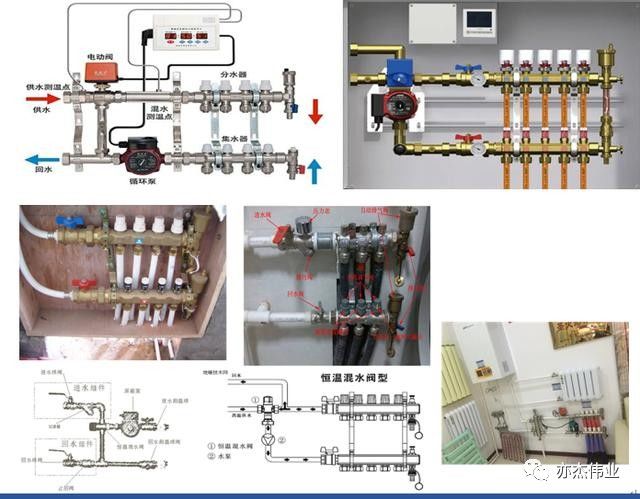

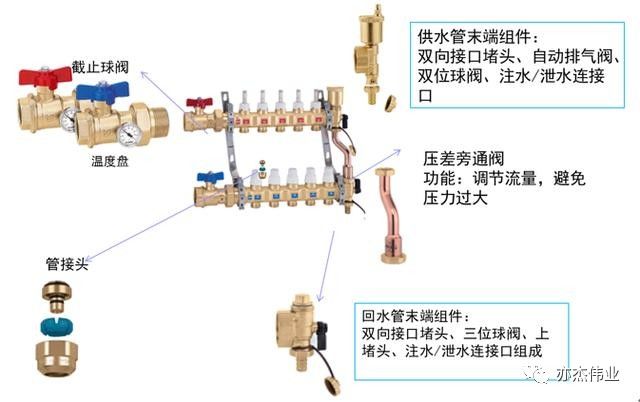

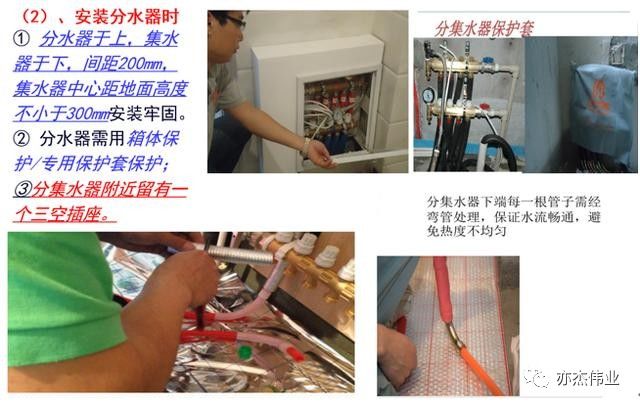

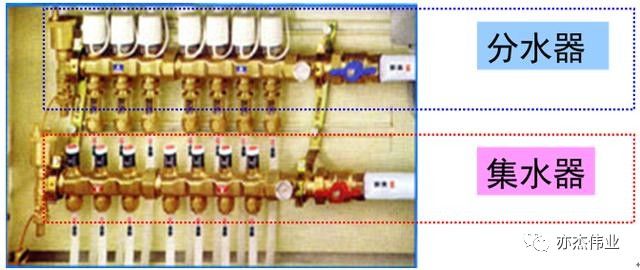

分集水器：

作用：优化系统各支路的流量分配，更好的控制热量均衡，并且起到各支路开关、系统泄水、自动排气的作用。

分水器：用于连接各路加热管供水管的配水装置。

集水器：用于连接各路加热管回水管的汇水装置。

可通过分集水器将地暖水管分成多路控制，比如一个房间一路。

组成及材质：分集水器由主管、分路调解阀和接头、排气阀、泄水阀、主管终端堵头几个部件组成。所用材料常见有：铜、铜镀镍、不锈钢、聚丙烯（PP-R）、合金铝（防腐处理）。现在铜质分集水器在地暖系统中使用较多。从结构上看，有组装式、焊接式、锻造拼接式等。

选购：国内使用最多的是黄铜分集水器和不锈钢分集水器，品质最好的是一体式锻造的分集水器，不会有漏水点，使用安全放心，对于分集水器来说，材质和锻造工艺是最主要的。目前市面上反响最好的分集水器品牌有嘉科米尼、英萨科森和艾米尼科等。

注：因燃气壁挂炉采暖为上活用水与地暖两用，需加循环泵，避免高温水进入地暖管，延长地暖使用寿命。若为集中采暖应加混水中心，可不加循环泵。

主要零件介绍：

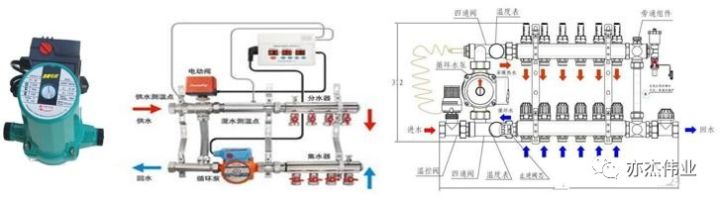

循环泵（选配）：

作用：属于地暖系统的辅助装置，有了它可以促进地暖管道水流的循环速度。防止高温水进入地暖管，延长地暖使用寿命。

要不要加循环泵：（1）集中供暖系统中通常不需添加循环泵，因热力管网自身有循环系统，但不排除个别情况，比如户型处于集中供暖末端，安装地暖有可能出现压力不够或者循环不畅的情况，建议安装地暖循环泵。（2）独立供暖系统中壁挂炉自带循环水泵，水泵扬程约6米左右高度，若安装地暖户型是（联排别墅）多层情况超过了壁挂炉本身水泵扬程，须加外置循环泵，否则锅炉无法运转。还有针对于独立供暖地暖面积大于160平米的户型，建议安装一台地暖循环泵，因为面积较大，靠锅炉自带的水泵很难保证地暖系统水良好循环，很多独立供暖用户地暖不热就是因为当时没有安装循环泵导致。

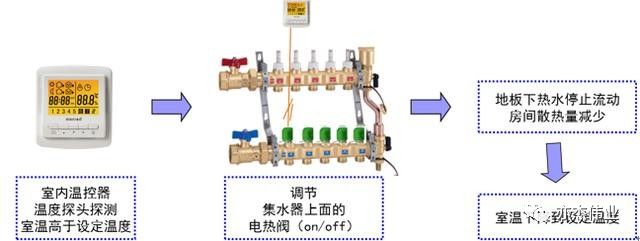

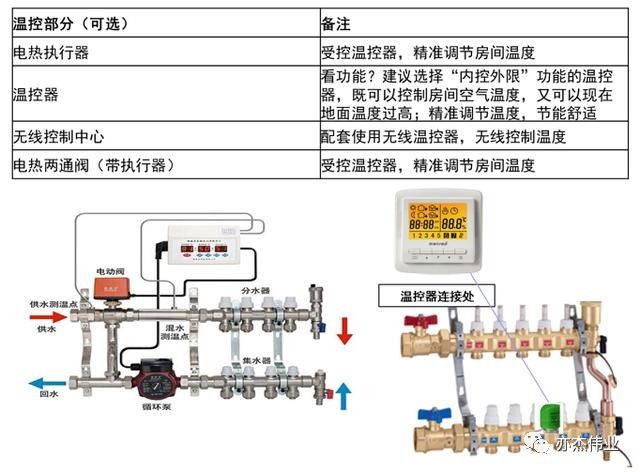

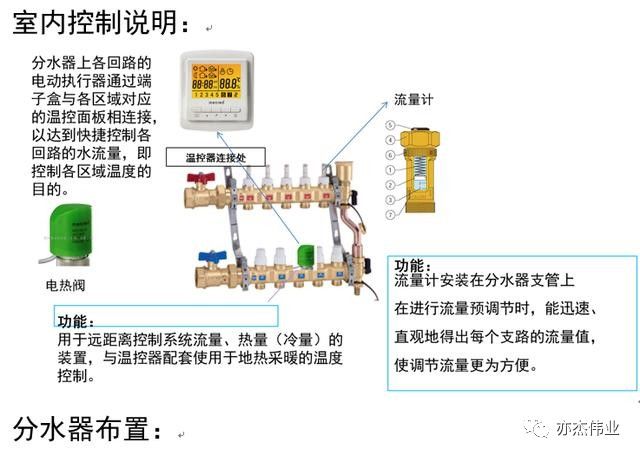

温控系统说明：

水地暖温度控制分为两大部分：

第一部分：设备控制供水温度及水流量。供水温度一般为额定供水温度；水流量通过设备内部的水泵启停控制。

第二部分：室内温度控制器，通过热水是否流动控制散入房间的热量，从而达到室内温度的控制。

而室内温度控制又可分为区域控制和分区域独立温控两种模式。

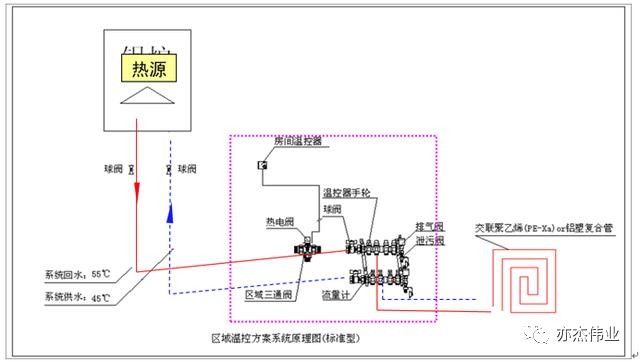

区域温控型：

适用：敞开式空间或客户习惯全开的要求，也可单独调节某个区域的启闭。

分区域独立温控型：

适用：要求各采暖区域均可以单独启闭调温，达到更节能舒适目的的客户。

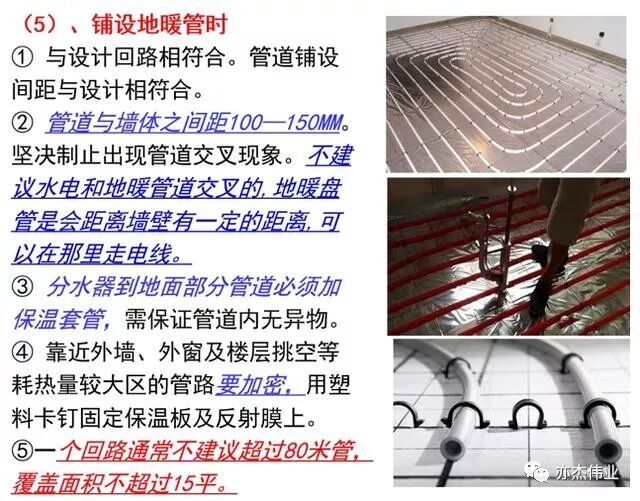

地暖管铺设方法：

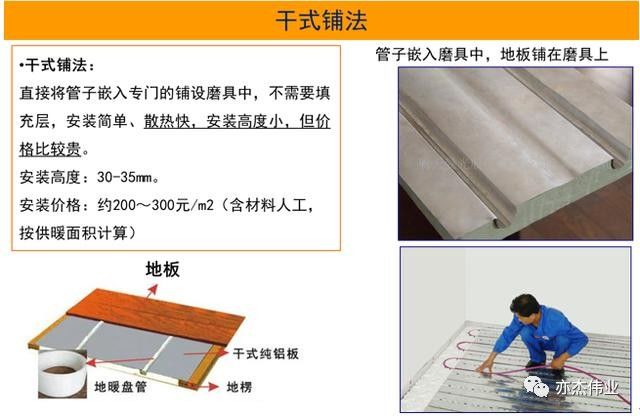

现行地暖的铺设有干式和湿式两种方法：

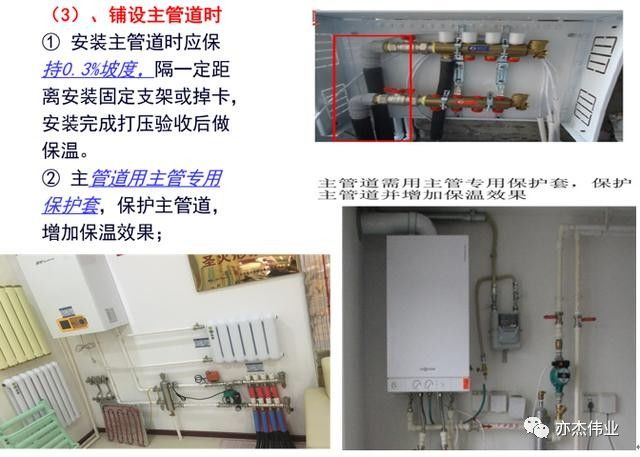

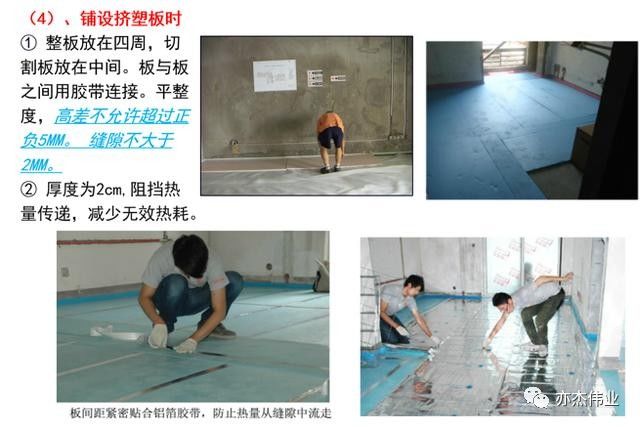

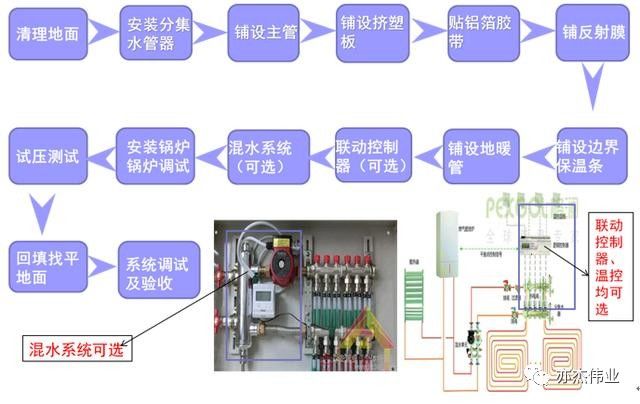

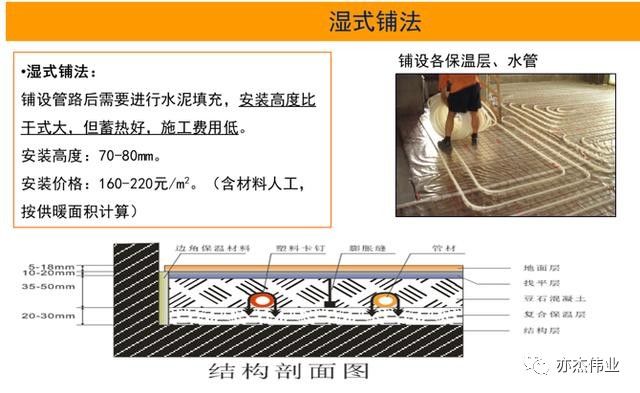

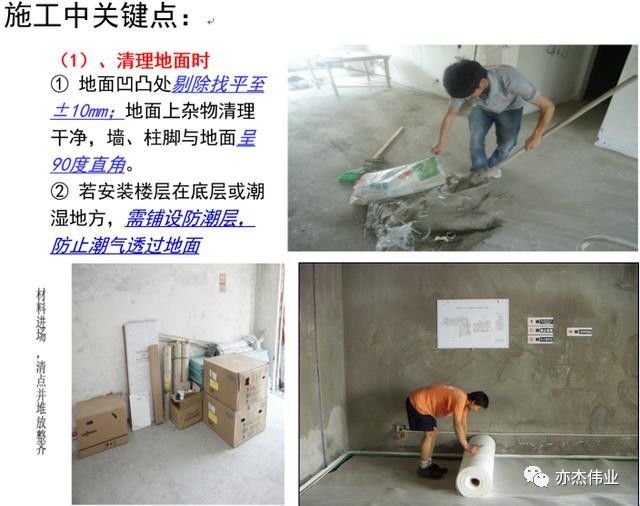

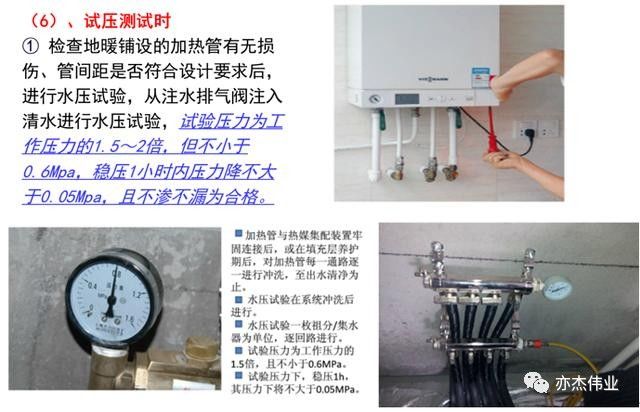

湿式铺法：

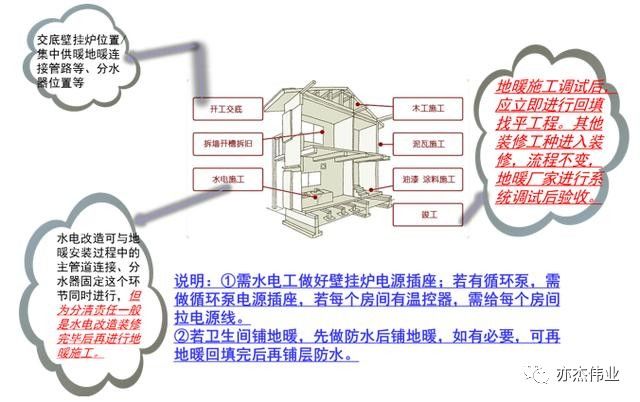

与装修流程配合：

中央空调前期设计需与业主、室内设计师沟通后，确定设计施工方案。

家庭地板采暖使用注意事项：

1）在有地暖的室内装修时，严禁强烈撞击地面或向地面钻眼、打钉、切割、凿洞等，防止损害加热管。

2）室内摆放家具、放置物品时距地面应保持5cm以上的空间，以便地热向上扩散。

3）在供暖区域内，地面上不得放置特别重的物品，以防地面变形开裂。实在需要，应在地面上采取加固措施。

4）严禁在地面上进行高温工作。如生火或使用电炉等，防止损坏地下塑料管。

5）冬天在无人居住的房间，温度在0℃以下时，应将地暖管内的水用气泵全部抽出，最好做到一滴都不剩，防止管材冻裂。

6）用户若在楼层间、屋顶上钻孔时，务必注意钻孔深度不能超过楼板结构厚度，以防损坏上层地暖管和绝热层。

7）不提倡在木地板下加设龙骨，那样会降低散热效果，又易被钉龙骨的钉子伤害管材。应尽量采用粘合式、拼插式的人造复合板式做木地板较好。

8）严禁加热管与沥青、汽油、酒精接触，以防侵害腐蚀管材。

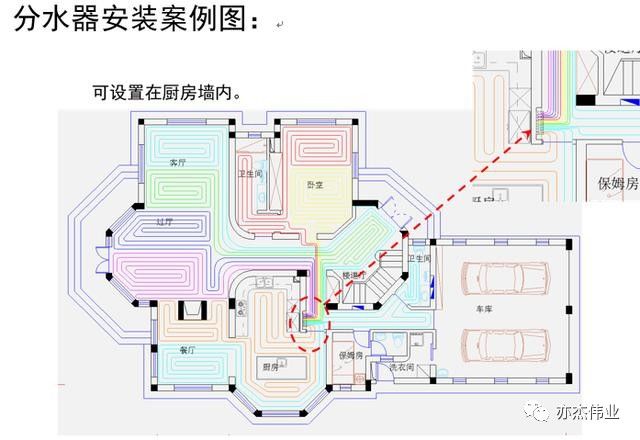

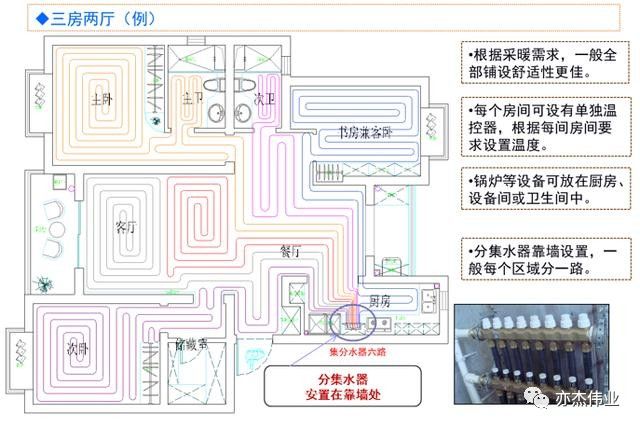

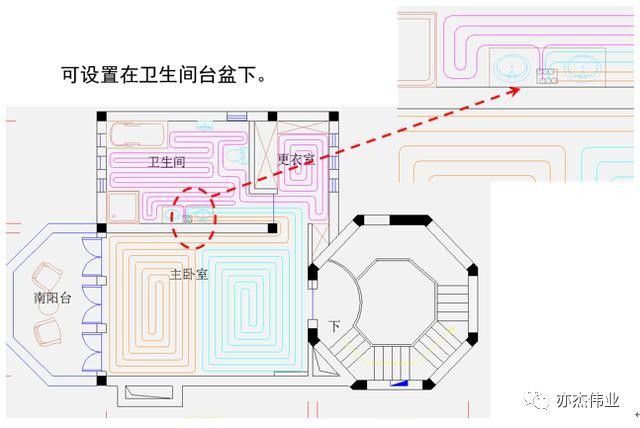

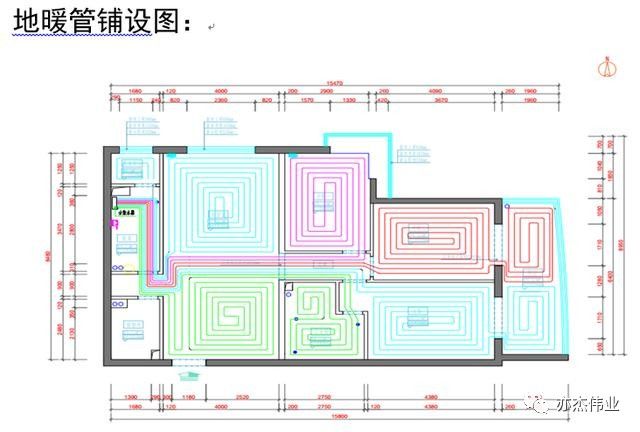

管路铺设案例图：

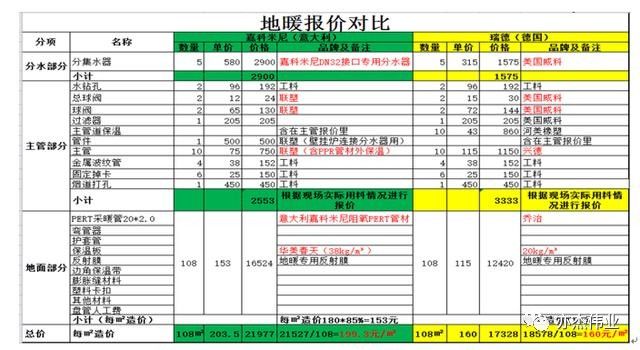

主要材料表：

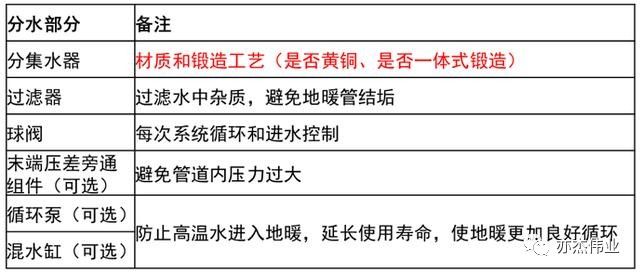

说明：一般地暖公司报价组成：地暖报价=分水部分+主管部分+地面部分+其他部分（可选）。

报价组成	主要材料	注意要点	备注
分水部分	分集水器	每路单价200~700元之间；价格差异体现在品牌、功能、材质、锻造工艺等；	报价按单位回路进行报价

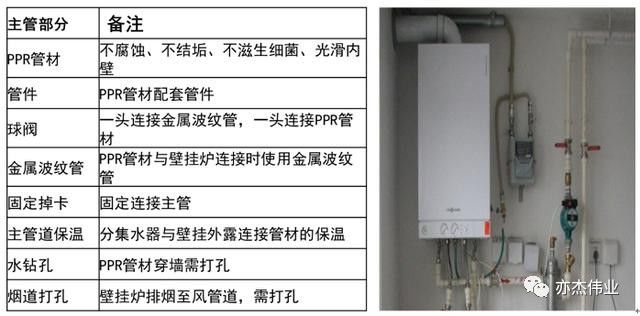

主管部分	水钻孔	一般两者距离不会太远，这部分造价在12~30元之间。价格差异主要体现在（1）球阀：品牌、数量、规格等（2）是否带过滤器？（3）管件：距离长短、品牌、尺寸等	根据现场实际情况计算材料用量，壁挂炉与分集水器的远近决定主管部分的价格高低。
总球阀
球阀
过滤器
主管道保温
管件
主管
金属波纹管
固定掉卡
烟道打孔

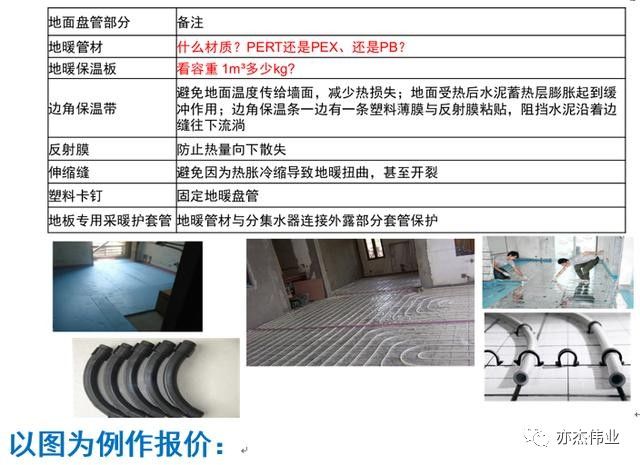

地面部分	管材、保温板等	每㎡约为100~200之间，主要看管材、保温板、反射膜等材质、品牌、规格	按供暖面积计价
其他部分（可选）	循环泵	一套系统配置1套；一般1000~3000元/套，看品牌，是否进口，循环效率等	按套计价
混水缸	一套系统配置1套；一般1000~3000元/套，看品牌，是否进口，循环效率等	按套计价
电热执行器	有几路配置几个；一般160~200元/路	按路计价
温控器	有几路配置几个；一般150~450元/路，看功能及品牌，无线温控器较贵	按个计价
电动两通阀	带执行器，与1个主温控器配合使用；200~400元/套，主要看品牌	按套计价
末端压差旁通组件	一般150~250元/套，主要看品牌、材质	按套计价

室内地板材料的选择：

多种地板材料选择：天然石材（如大理石）、瓷砖、复合地板、地暖专用复合地板、部分实木地板、竹地板等。

石材、瓷砖：导热效果好、抗变形能力强，是地暖的理想选择；

地暖专用复合地板、实木复合地板、强化复合地板：比木材含水量低、耐热性好，不宜开裂、变形，厚度小散热快。请选择甲醛含量低的，绿色环保的。

部分实木地板热稳定好、含水率偏低，可以用于地暖。但实木地板比较厚，地暖系统的热量不易传导到地表会降低热效率，而且需打龙骨，铺设时不小心会打到水管。一般不推荐。

地暖消费者关注的常见问题：

序号	问题	答案
1	地暖使用寿命多久？	基本与建筑物同寿命。
2	地暖系统造价如何？	由地下隐蔽结构选材（管材、保温及各种辅料）、控制系统的配备情况（舒适度和性价比）决定；一般160~300元/㎡（不含热源）。
3	地暖运行费用如何？	通常可以比对流系统降低20~30%左右，热损小，能耗低。
4	小区集中供暖，可以安装地暖吗？	可以。暖气或中央空调集中供热的小区热水供应温度为60－90℃，若直接连接地板采暖系统显然温度过高，可采用进口混流中心，在集中供热入户端设立混流旁路连接地板采暖系统，将地板采暖系统的水温控制在地暖所需的30－50℃温度，即可使用地板采暖系统。
5	如何选择地暖产品？	选择专业地暖公司。方案设计-产品选型-施工-售后服务都需专业人员参与。选择性能优异、性价高的地暖系统。
6	卫生间可以做地暖吗？	可以，建议做两次防水（地暖前和地暖后）
7	铺设地暖厚度是多少？	8~10cm左右(含地面饰面层）；
8	地暖采暖什么时候进场？工期多久？	可以在水电改造工序全部结束后进行，也可以和水装修、强弱电系统改造结合进行。不含找平工期2~4天左右
9	地板采暖地下加热管材会不会漏，漏了如何维修？	地板采暖地下埋管属隐蔽工程，没有外在机械性损害，不会漏。若后续装修导致的漏水，应马上联系专业人员进行维修。
10	地板会不会冷热不均或局部特热？	不会，会施工时应根据不同房间的保温、散热状况、房间功能、家具摆放、地面铺采选择、热源可调节状况等有针对性地进行地板采暖系统设计，这样就不会出现局部过冷或过热，加上采用不同配置的控制系统，会使不同房间都达到舒适满意的温度。不能一味的减少铺管间距，否则导致局部过热。
11	地板选择什么样的饰面材料	看导热系数；从各种装饰材料的导热系数的不同导致的热效率差异来说，热效率越高，运行费用越低。地面材料导热系数由大到小的顺序排列为：天然石材>瓷砖>实木复合地板>强化木地板>实木地板>化纤地毯>纯毛地毯。导热系数越小，要达到同等采暖效果，运行费用越高。
12	地板受热会不会变形？或促使甲醛释放量增加	在国际标准中，对地板的含水量、热稳定性、甲醛释放标准都有非常严格要求，绝对符合环保要求，地暖系统的地表温度一般在33摄氏度以下，这个温度与大多数家庭夏天的室内温度几乎没有多大区别，并没有超出室内正常温度的变化范围，所以只要选用符合国际标准的地板，并不会增加地板的甲醛释放量，也不用担心水分散失而产生变形。
13	地暖系统如何进行温度控制？	平层：一般安装一个温控装置，温控装置连接到壁挂炉，温控器根据室温和温度设定直接调节锅炉给水温度，运行中各房间温度同升同降。各房间不同回路在专业人员上门调试时凭经验手动调节分水器球阀对不同回路阀门的开度进行设定，改变不同回路的流量，调节不同房间的室温相对高低；
14	地暖系统如何进行温度控制？	跃层：多采用分区控制，一般在每个楼层单独设置分水器，设一个温控器将区域内温度反馈给分水器进水阀门，调节进水流量，进而调节所在楼层温度，同楼层各房间温度同升同降；
15	独栋别墅：对舒适度要求较高，同时房间使用功能差别较大（主卧室、儿童房、卫生间、车库、客房、健身房、功能厅等），这往往需要进行分室控制，即对同一分水器上的不同回路分别采取温控调节。
