热力管道小知识！为啥管道要设计的九曲十八弯？

在日常生活中，我们或许对供热动力管道的印象停留在横平竖直、规规矩矩的工科严谨范儿。然而，当你真正置身施工现场，眼前的景象却可能让你大跌眼镜——那些管道并非想象中那样笔直前行，而是拐来拐去，甚至绕个弯再回头，仿佛“随心所欲”地生长着。这不禁让人心生疑惑：设计师们不是以精准驾驭钢管为傲吗？为何任由它们如此“任性”而不加以纠正呢？

带着这些困惑，我向大设计院的几位工程师请教，他们的回答揭开了谜底：在动力管道设计中，有一个至关重要的环节——应力分析。

应力分析是针对初步布置好的管系进行的一项关键计算。它通过精确计算最大应力点、应力值，以及管道对管嘴的推力和力矩，来判断管道布置是否处于安全允许的范围之内。

这里不得不提到一个专业术语——管嘴。

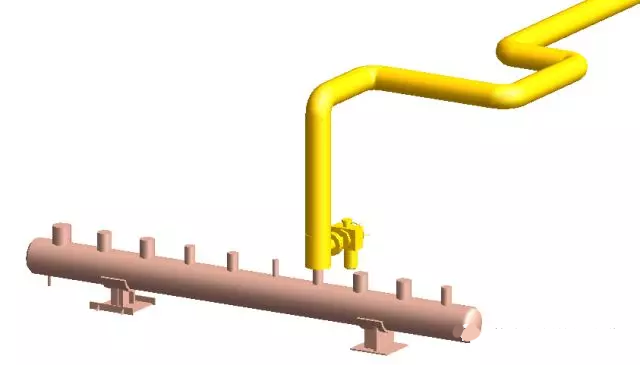

管嘴，简单来说，就是压力容器上用于连接管道的口子。比如我们看到的某些容器上凸出来的一排部分，就是管嘴。

为了更好地理解管道热胀冷缩产生的应力问题，我们不妨构建一个计算模型：用管道直接连接两个设备的管嘴。

假设某管道的设计参数如下：

• 设计压力：10Mpa

• 设计温度：540℃

• 管道型号：∅273×22，材质：12Cr1MoV

• 两设备管嘴间距：60m

经专业计算，这样的管道在温度变化时，热膨胀量能达到 472.4mm。当系统在热态正常运行时，若要抵消这部分热膨胀，管嘴对管道施加的力将高达 22000000N，换算过来就是 1000 吨力！

1000 吨力是什么概念呢？一般来说，热力设备管嘴能承受的推力因设备不同而有所差异，通常在几百公斤到几吨之间。面对如此巨大的 1000 吨力，后果不堪设想——刚刚建好的热源厂，可能一启动，管子就会因无法承受巨大推力而自行脱落，造成严重的安全事故和经济损失。

为了避免这种灾难性的后果，设计师们在设计热力管道时，会想尽办法让管道具备足够的柔性，通过自然补偿的方式来吸收热位移，从而降低管嘴所承受的巨大推力。

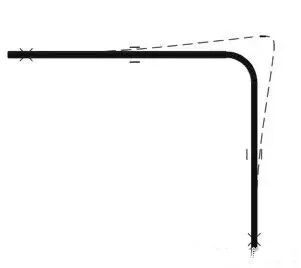

最基础的吸收热位移结构是 L 形直角弯。它依靠自身微小的变形来吸收热位移。在管道走向改变的第一个支架设置上，最好避免使用固定支架。因为固定支架会限制管道的变形，从而影响 L 形直角弯吸收热位移的效果。

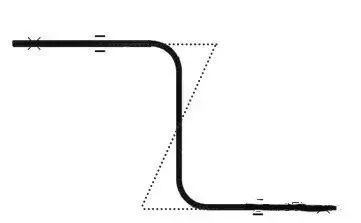

在 L 形直角弯的基础上，工程师们又设计出了更多高效的吸收热位移结构，如 Z 字形折角弯、

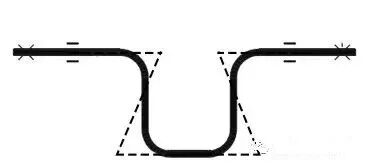

“π” 形膨胀弯

以及空间立体弯。

这些结构通过更复杂的几何形状和变形方式，能够更有效地吸收管道在热胀冷缩过程中产生的热位移，确保管道系统的安全稳定运行。

正是因为有了这些精妙的设计，我们看到的热力管道才会呈现出弯曲的形态。这些看似“不直”的管道，实则是工程师们为了保障管道系统安全运行而精心打造的智慧结晶。所以，当我们再次看到那些弯曲的热力管道时，不妨对设计师们的专业与用心多一份理解和敬意。毕竟，管道不直，实则是安全所系，无奈之举啊！
