散热器采暖系统连接方式!

采暖散热器俗称暖气片，两者是一种东西，只是名称不同，以前老式的铸铁暖气大家习惯称为暖气片，现在的钢制的、铝制的大家习惯称为散热器。今天小编把散热器采暖系统连接方式分享给大家!相信可以帮到你~

以德国艾特能钢制散热器为例，简单介绍下散热器的分类，钢制散热器又分为小背篓钢管式散热器和常规的钢板散热器。

散热器采暖系统一般由家用燃气壁挂炉、散热器、集水器、分水器、温控装置、管路以及各种阀件组成。

标准接口方式，散热效果最佳，传热系数最大，最有利于水循环的连接方式。

此接口方式与散热器高度和长度有关，可分为对角连接和同侧连接两种，请根据散热器大小对号入座哦！

上进下出，对角连接

300mm（高度）*1200mm以上（长度）

600mm（高度）*1000mm以上（长度）

900mm（高度）*800mm以上（长度）

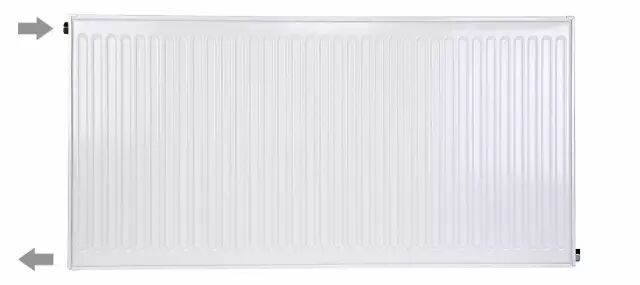

上进下出，同侧连接

300mm（高度）*1200mm以内（长度）

600mm（高度）*1000mm以内（长度）

900mm（高度）*800mm以内（长度）

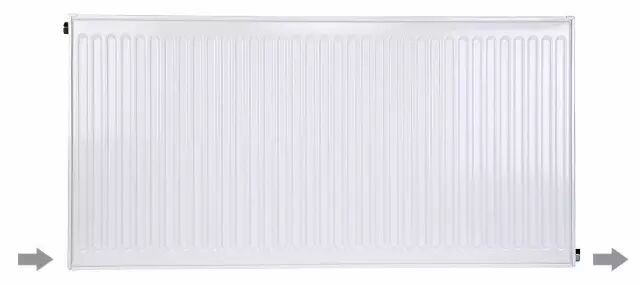

散热器底部设置挡水板来强制改变散热器内热水流过的途径，可达到与上进下出接口方式同样的散热效果。

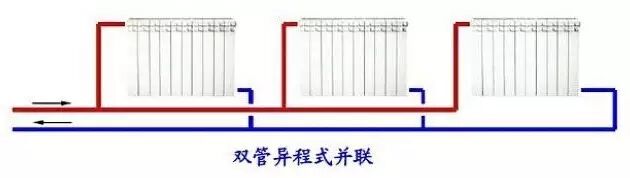

该系统采暖水流过每个散热器的管道长度均不相同，所以造成采暖水流过每个散热器的沿程阻力不同。在采暖调试时，需要对采暖系统进行水力平衡调节。

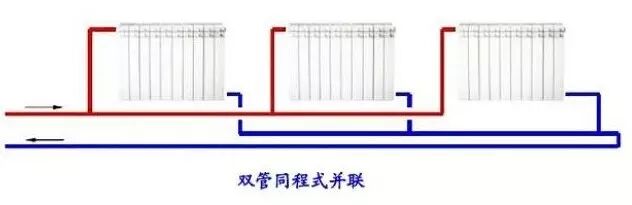

       相比较与双管异程系统，双管同程系统采暖水流过每组散热器的管道长度均相等。虽然在系统安装时会增加一条管道的造价，但不需要安装其它的平衡设备。

      当系统可以组成一个闭合环路时，就可以省去第三条管路。此系统比双管异程式并联的水流量更平衡，更节能，散热效果更好更均匀。

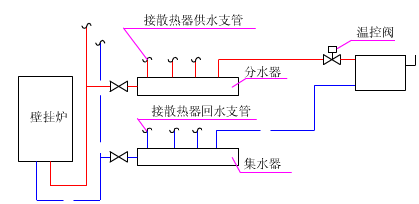

热水通过分水器分配到各个散热器，回水通过集水器回到热源，各个散热器之间完全是并联关系，可以做到地下隐蔽管路没有接头，水力平衡性能优越，系统安全性高。
