供热项目管网设计标准

   1、高温水一次管网

1.1高温水管道采用有补偿冷安装直埋敷设方式,设计温度按130/70℃考虑。

1.2补偿段采用外压型金属直埋双向或单向波纹补偿器，在弯头转点、三通分支处采用“L”或“Z”自然补偿，弯头采用R=2.5D,90℃无缝冲压弯头。

1.3在各分支处设置截断井，高温水管道阀门采用全焊接球阀。

1.4泄水井内的排水应考虑设置排水管引到附近污水井内。

        2、低温水二次管网

2.1低温水管网可采用有补偿或无补偿冷安装直埋敷设方式，设计温度按70/55℃考虑。

2.2补偿段采用外压型金属直埋双向或单向波纹补偿器，在弯头转点、三通分支处采用“L”或“Z”自然补偿，弯头采用R=1.5D,90℃无缝冲压弯头。

2.3在三通、折点、变径管处管道应考虑做加强。

2.4二次网在主干线各分支管线处应考虑设置截断井，井内供回水关断阀、连通阀宜采用全焊接球阀，其中管径小于等于DN200的阀门采用全焊接浮动球，管径大于DN200的阀门采用全焊接固定球，泄水阀采用铸钢闸阀。

2.5二次网泄水井内的排水应考虑设置排水管引到附近污水井内。

        3、用户低温水三次管网

3.1管网一般采用枝状形式布置，对于供热半径较长（500米以上），管网分支较多的区域，可将两个或两个以上的主分支考虑布置环形管网，保证全网的水力平衡。管道安装采用有补偿或无补偿冷安装直埋敷设方式，设计温度按70/55℃考虑。

3.2补偿段采用外压型金属直埋双向或单向波纹补偿器，在弯头转点、三通分支处采用“L”或“Z”自然补偿，弯头采用R=1.5D,90℃无缝冲压弯头。

3.3在三通、折点、变径管处管道应考虑做加强。

3.4三次网在主干线各分支处应考虑设置截断井，井内供回水关断阀、泄水阀、连通阀宜采用全焊接球阀，对于管径小于等于DN200的阀门宜采用全焊接浮动球，管径大于DN200的阀门宜采用全焊接固定球。

3.5用户入户井

①对于居民区的多层、高层建筑用户、工业区用户入户井内供回水管道阀门、连通阀、泄水阀采用焊接球阀，入户井回水管道上设置自力式流量控制器。

②对于居民区的别墅建筑，入户井内供回水管道阀门、连通阀、泄水阀采用焊接球阀，供水管道上设Y型除污器，回水管道上设置自力式流量控制器。

要求在供水管道上预留热计量表位置，为以后热计量做准备。

3.6用户室内采暖系统

①楼道立管楼道立管要求采用无缝钢管，材质为20号钢，立管顶部供回水管道上设自动排气阀室外入户管道进户地下部分采用半通行地沟敷设，直埋保温管，便于维修。

②地下室各单元阀门控制箱供暖系统主干管敷设在地下车库内的管道，要求各单元控制阀门设置在距地面1.5米高度左右，便于操作与维修，并设控制箱管理。

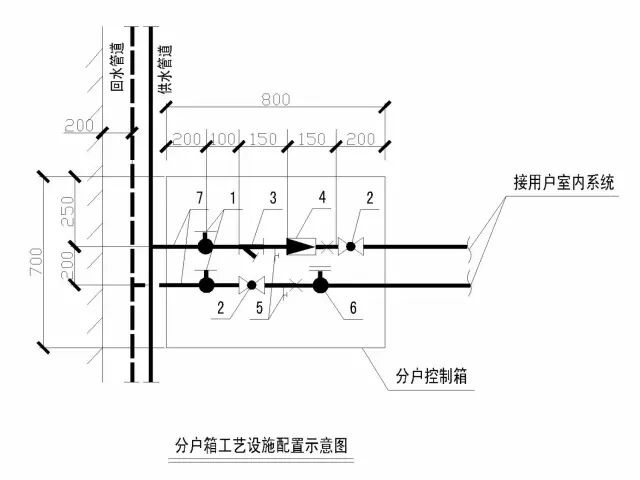

③用户分户箱每个小区所有用户分户箱钥匙要求通用，便于管理。分户箱内供水管道上要求配置铜球阀、锁闭阀、除污器、泄水阀，并预留热表位置；回水管道上要求配置铜球阀、锁闭阀、泄水阀。
