板式换热器胶垫如何选择和组装

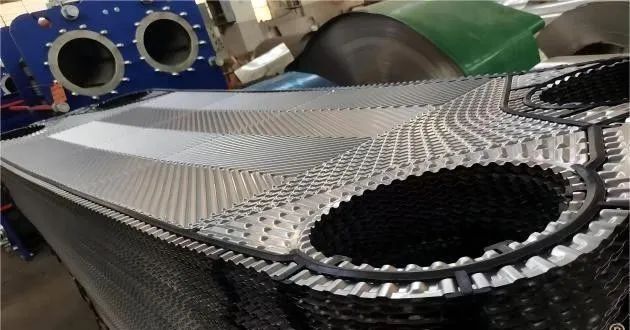

换热器胶垫

一、板式换热器胶垫的固定形式：

(1) 粘贴式：在胶垫槽上涂上密封胶后，直接粘贴在换热板的安装槽内。

(2)镶嵌式：换热板设计有装配孔，密封胶垫边缘设计有胶钉。将密封胶垫放入密封槽后，将胶钉嵌入装配孔中。

(3)卡扣式：密封胶垫边缘有山形卡扣，密封胶垫用卡扣固定在换热板上。

二、板式换热器胶垫的材质及应用

(1)丁腈橡胶NBR：-10～110℃，适用于水、海水、矿物油、盐水等介质；

(2)三元乙丙EPDM：-25～150℃，适用于热水、水蒸气、酸、碱等介质；

(3)氟橡胶FKM：-5～180℃，适用于酸、碱等介质；

(4)四丙氟橡胶：0～160℃，适用于浓酸、碱、高温油、蒸汽等介质；

(5)氢化丁腈HNBR：-10～150℃，适用于高温矿物油、高温水和丁腈橡胶等。

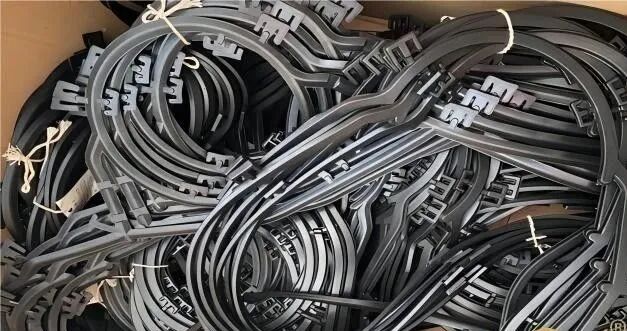

换热器密封垫片

三、密封胶垫失效的后果

板式换热器密封胶垫因为时间使用久、压力峰值高、温度变化快等因素都会导致其失去弹性老化失效，从而导致换热器出现相关滴漏现象。

1、外漏

主要表现为渗漏(量不大，水滴不连续)和泄漏(量较大，水滴连续)。板式换热器外漏出现的主要部位为板片与板片之间的密封处、板片二道密封泄漏槽部位以及端部板片与压紧板内侧。

2、串液

主要特征为压力较高一侧的介质串入压力较低一侧的介质中，系统中会出现压力和温度的异常。如果介质具有腐蚀性，还可能导致管路中其它设备的腐蚀。串液通常发生在导流区域或者二道密封区域处。

3、压降大

板式换热器进、出口压降超过设计要求，甚至高出设计值许多倍，严重影响系统对流量和温度的要求。在供暖系统中，若热侧压降过大，则一次侧流量将严重不足，即热源不够，导致二次侧出温度不能满足要求。

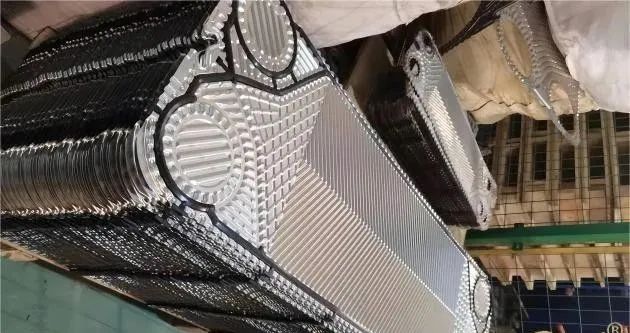

换热器密封板片

四、板式换热器胶垫的组装

(1) 拆下废胶垫。拆卸时注意不要在胶垫槽中划伤；

(2) 使用丙酮、丁基酮或其他酮基溶剂，用于去除垫圈凹槽中的胶水残留物；

(3) 用干净的布或棉纱布清洁胶垫槽；

(4) 将粘合剂均匀地涂在胶垫槽内；

(5) 在板上安装干净的新胶垫；

(6)安装好胶垫的板材应放置在平坦、阴凉通风处自然晾干后再安装使用。
