改燃工程中的一次网水力平衡调试案例

关键词：燃气锅炉、一次网水力平衡、分时段改变流量、动态阻力平衡阀、电磁流量计

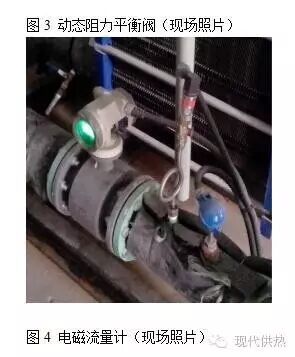

乐昌里供热站是和平区人民政府供热办公室直属供热站。座落于卫津路八里台乐昌里小区内。该供热站为我市”煤改气”工程首批试点站,于2012年6月开始施工。如何使改造后新的热源设备与旧有输送管网相匹配，即怎样实现一次网的水力平衡并且能够充分发挥燃气锅炉“提温、降温快”的特点，在供热运行中达到节能运行的目的，是这次改造工程需解决的一个重要问题。经研究决定在一次网末端（各换热站的换热器一次进水处）安装动态阻力平衡阀和电磁流量计，以期实现分时段改变流量质调节的运行模式。

一、项目概况

1.乐昌里供热站概况

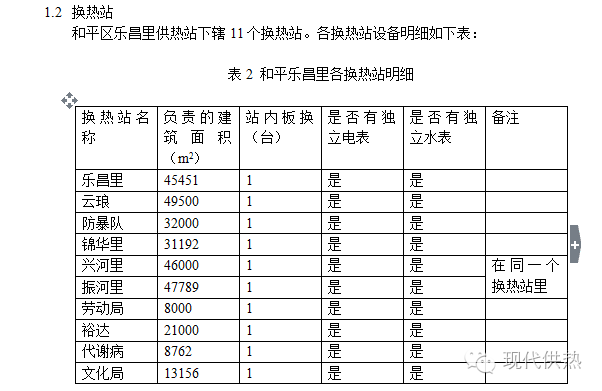

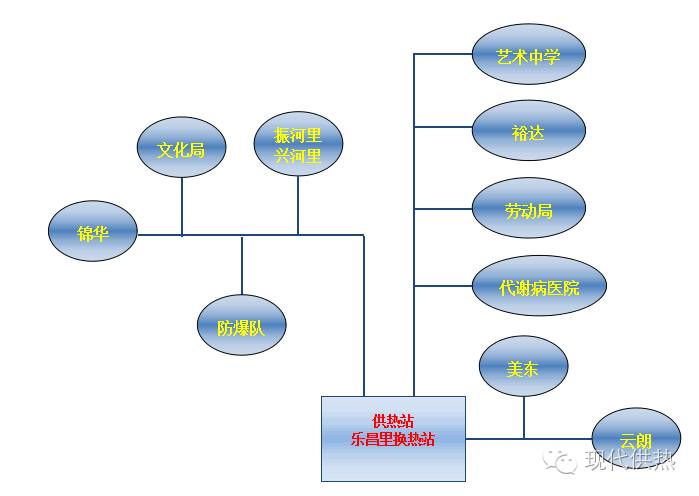

乐昌里供热站下辖11个换热站，分别是乐昌里换热站、云琅换热站、防暴队换热站、锦华换热站、兴河里换热站、振河里换热站、劳动局换热站、裕达换热站、代谢病医院换热站、文化局换热站等。

乐昌里供热站负责供热的建筑分为居建和公建两部分，总建筑面积近40万m²，其中居建占80%以上。除文化局换热站的建筑在2003年~2006年建造外，其他建筑的建设年代都在上世纪八九十年代。

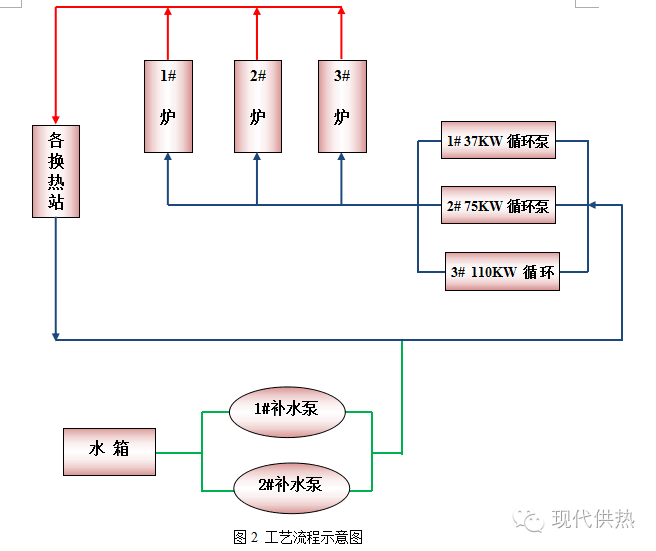

1.1热源及工艺流程

和平区乐昌里供热站作为天津市政府第一批供热站“煤改燃气”试点，于2012年下半年，引进3台发热量为14MW双良公司生产的燃气冷凝式锅炉，作为热源，负责下辖11个换热站的供热。

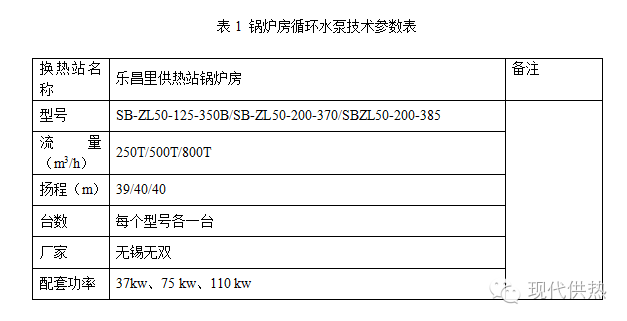

一次网供回水温度为115/70 ⁰C，调节方式为分时段改变流量调节。锅炉房内有3台循环水泵，具体参数如下表。

天津市和平区供热办公室       李 波
