无线抄表技术在供热行业中的应用探讨

 李春明 / 丹麦卡姆鲁普有限公司北京代表处

      其实市场从来不缺先进的产品和技术，缺的正是一对一“门当户对”的匹配。对于热力用户，关注度正慢慢从整表品牌转移到技术细节、部件质量；对于表计企业，抓住直接客户的特别需求是根本。

在智能抄表领域，传统的抄表方式几乎都是有线技术，比如RS232串口、（4-20）mA电流输出、脉冲输出等等，而迄今应用最为成熟和最为广泛的是有线M-Bus技术。

在无线抄表领域，欧洲和中国相继开展了采用无线技术进行远程抄表的研究和应用。欧洲著名热表厂家相继推出了无线Radio和无线M-Bus的通讯模块，并开发出了适合自己品牌仪表的无线抄表系统。在中国，部分国内仪表厂商也推出了无线抄表系统。

无线抄表系统的优与劣

• ž北欧国家人群密度较小，居住环境空旷，无线信号干扰较小；

• ž中国是世界第一人口大国，人群居住较为集中，无线信号使用比较密集，从而造成电磁干扰较大；

• ž北欧国家大都是二至五层的低矮建筑，且多为木质结构，这极有利于无线信号的布局和应用；

• ž中国的建筑结构多为高楼大厦，又多为钢筋混凝土结构，这对无线信号的衰减较为明显，从而影响了无线信号的有效传播距离。

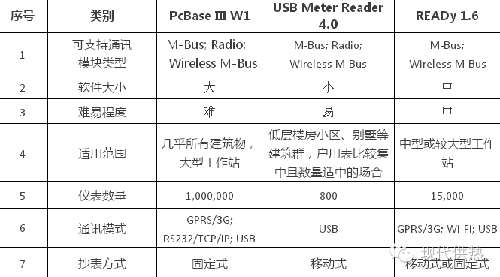

三款无线抄表系统

两个项目实践经验

（1）武汉某项目

• ž如从空间布线将多个独立楼群连接，布线极不方便，也不安全；

• ž如从地下走线，容易与其它管道发生冲突，而且一旦出现故障，不方便排故。

故，对安装在这些建筑物里的热表，采用了研发周期最长、应用比较成熟的PcBase III固定式抄表方案。为使得无线抄表更为有效和成功，采用了如下技术：

① 无线通讯模块采用了外置天线方案，极大的提高了无线信号的搜索范围；

② 无线路径中增加了中继采集器，增强了无线信号与中央集中器的通讯能力；

③ 使用了手抄器，对一些难以读数的无线仪表采取人工抄表方法进行辅助。

抄表结果：远程抄表的成功率高达95%，且几乎不受恶劣天气等环境因素的影响。

（2）济南某项目

① 无线通讯模块是内置天线，无线传输距离大大降低；

② 仪表都安装在每层楼梯口，又有防护木门隔离，无线信号产生了一定的衰减；

③ 单元门为铁制门，建筑是钢筋混凝土结构，对无线信号产生一定的阻挡和衰减。

方案：采取以楼层单元为读数单位的无线抄表方案。

抄表结果：330只仪表已安装和服役五年之久，除15只仪表由于电池没电等原因导致无法显示外，其它315只仪表均显示正常；在315只正常显示的仪表中，除一只仪表由于模块的原因无法实现抄表外，其它仪表均可以实现正常无线抄表读数。

结论

（2）在今后相当长的一段时期，有线通讯仍将在国内远程抄表领域占据主导地位。随着无线技术的不断发展，有线与无线技术并存是一种趋势。如果空间布线比较简单，抄表次数比较频繁，则优先选用有线通讯。如果空间走线比较困难，且抄表次数不够频繁，国外的无线抄表方案则较为可行。

（3）国外的抄表系统必须结合中国的实际国情和应用环境，如果运用得当，选择合适的抄表方法，是可以适用国内抄表环境的。
